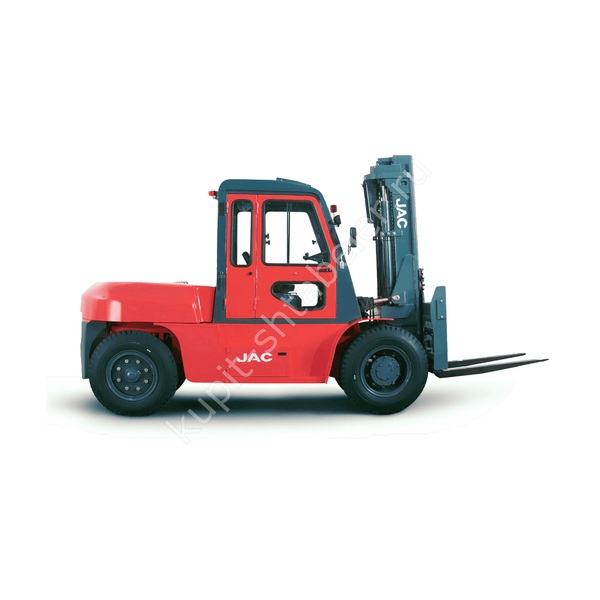

JAC CPCD100 EU-6000: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Эта позиция выделена отдельно, чтобы не объединять разные высоты подъёма и исполнения одной линейки. Основные данные: грузоподъёмность 10000 кг; высота подъёма 6000 мм; длина вил 1370 мм.
Груз и мачта
Грузоподъёмность проверяют вместе с центром тяжести и диаграммой мачты. Длинный или смещённый груз меняет допустимую нагрузку.
Габариты машины
длина без вил 4252; ширина 2268; высота сложенной мачты 3415; масса 13640. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 4280; рабочий коридор 4140; клиренс 340. Маршрут промеряют от ворот до рабочей точки, включая повороты, рампы и места встречного движения.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 20; преодолеваемый уклон 20. До поставки фиксируют двигатель, шины и навесное оборудование. Эти параметры влияют на обслуживание и работу на конкретном покрытии.
Покрытие и ходовая часть
Тип шин и допустимый клиренс выбирают под фактическое покрытие. Для улицы учитывают стыки, уклоны и осадки; для помещений проверяют следообразование шин, вентиляцию и ограничения по выбросам.
Комплектация и навесное оборудование
Состав поставки записывают по позициям: мачта, вилы, шины, защита оператора и навесное оборудование. Для каретки или захвата повторно рассчитывают центр груза и допустимую массу.
Проверка при получении
Полученную машину проверяют по спецификации и шильдику. Осмотр охватывает вилы, каретку, мачту, шины и гидравлику, после чего выполняют пробный цикл на свободной площадке.
Данные для подбора
Для подбора передают размеры и массу груза, рабочую высоту, план маршрута, данные о покрытии и график смен. Схема центра тяжести обязательна для длинномерной или нестандартной тары.
Контроль исполнения JAC CPCD100 EU-6000
При согласовании техники модель переносят в спецификацию без сокращений и замены похожим индексом. Контрольный маршрут должен включать рампу, ворота, участки встречного движения и подход к месту разгрузки. До ввода в работу проверяют тормоза, рулевое управление, подъём и опускание на свободной площадке.
Проверенные параметры JAC CPCD100 EU-6000
- Грузоподъемность, кг: 10000
- Высота подъема, мм: 6000
- Размер вил (ДхШхТ), мм: 1370×175×85
- Расстояние до точки приложения нагрузки, мм: 600
- Габариты: 4252 × 2268 × 2600 мм
- Тип двигателя: Дизельный
- Угол наклона мачты (перед./задн.), град: 8/10
- Минимальный радиус поворота, мм: 4280
- Минимальный диаметр разворота, мм: 6307
- Минимальная ширина рабочего коридора (AST), мм: 4140
