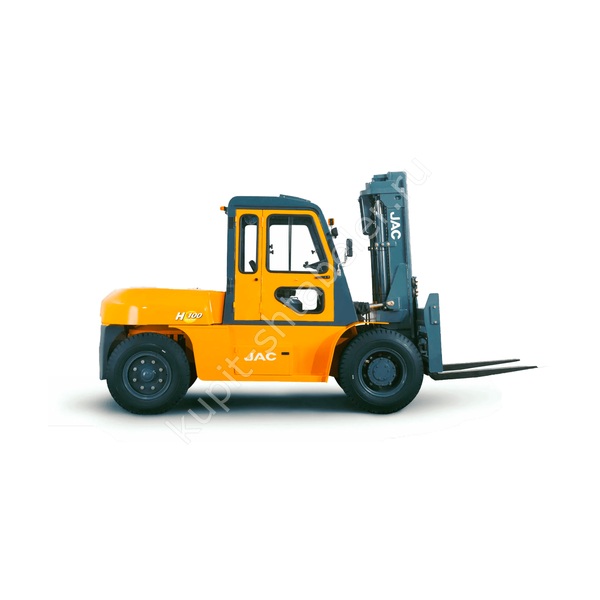

JAC CPCD100: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Карточка относится к конкретному исполнению по мачте. Похожие обозначения с другой высотой подъёма учитываются как отдельные модификации. Основные данные: грузоподъёмность 10000 кг; высота подъёма 3000 мм; длина вил 1370 мм.
Груз и мачта
Грузоподъёмность проверяют вместе с центром тяжести и диаграммой мачты. Длинный или смещённый груз меняет допустимую нагрузку.
Габариты машины
длина без вил 4252; ширина 2268; высота сложенной мачты 2845; масса 13640. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 4280; рабочий коридор 4140; клиренс 340. Маршрут промеряют от ворот до рабочей точки, включая повороты, рампы и места встречного движения.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 20; преодолеваемый уклон 20. Для сравнения вариантов учитывают не только мощность, но и среду эксплуатации, доступность сервиса и ежедневную нагрузку.
Покрытие и ходовая часть
Ходовую часть сопоставляют с покрытием и маршрутом. Неровности, рампы и работа на улице влияют на выбор шин, клиренса и допустимой скорости движения.
Комплектация и навесное оборудование
До заказа согласуют мачту, вилы, тип шин, оснащение рабочего места и навесное устройство. Спецификация должна учитывать изменение центра тяжести после установки оборудования.
Проверка при получении
При приёмке сверяют модель и шильдик, осматривают мачту, вилы, шины и гидролинии. Затем проверяют тормоза, рулевое управление и работу подъёма без резкого перехода к максимальной нагрузке.
Данные для подбора
В заявку включают параметры груза, требуемую высоту, ширину коридоров, уклоны, покрытие и интенсивность работы. Эти данные позволяют проверить мачту, двигатель и ходовую часть.
Контроль исполнения JAC CPCD100
В договорных документах указывают модель полностью, вместе с выбранной мачтой и навесным оборудованием. Маршрут оценивают в обоих направлениях, включая разворот после установки или снятия палеты. Итоговая проверка включает документы, маркировку, внешний осмотр и короткий рабочий тест.
Проверенные параметры JAC CPCD100
- Грузоподъемность, кг: 10000
- Высота подъема, мм: 3000
- Размер вил (ДхШхТ), мм: 1370×175×85
- Расстояние до точки приложения нагрузки, мм: 600
- Габариты: 4252 × 2268 × 2600 мм
- Тип двигателя: Дизельный
- Угол наклона мачты (перед./задн.), град: 8/10
- Минимальный радиус поворота, мм: 4280
- Минимальный диаметр разворота, мм: 6307
- Минимальная ширина рабочего коридора (AST), мм: 4140
