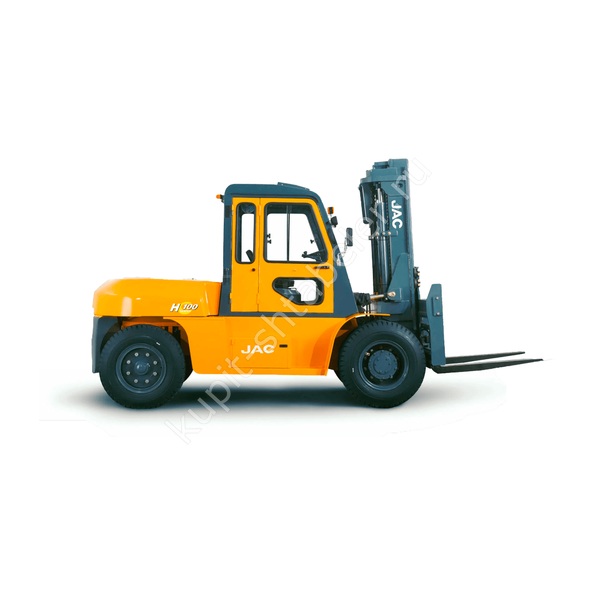

JAC CPCD100H-4800: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Параметры приведены для одного варианта комплектации. Перед заказом их сверяют с шильдиком и спецификацией поставки. Основные данные: грузоподъёмность 10000 кг; высота подъёма 4800 мм; длина вил 1370 мм.
Груз и мачта
Для нестандартной тары отдельно считают центр тяжести и свес. Ориентироваться только на массу груза недостаточно.
Габариты машины
длина без вил 4258; ширина 2268; высота сложенной мачты 2965; масса 12930. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 3950; рабочий коридор 3540; клиренс 280. Для планировки склада важны и радиус поворота, и длина машины с вилами. Эти значения проверяют на самом узком участке.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 22; преодолеваемый уклон 20. Тип двигателя и комплектацию подтверждают в спецификации. Интервалы обслуживания планируют по моточасам и условиям площадки.
Покрытие и ходовая часть
Тип шин и допустимый клиренс выбирают под фактическое покрытие. Для улицы учитывают стыки, уклоны и осадки; для помещений проверяют следообразование шин, вентиляцию и ограничения по выбросам.
Комплектация и навесное оборудование
Состав поставки записывают по позициям: мачта, вилы, шины, защита оператора и навесное оборудование. Для каретки или захвата повторно рассчитывают центр груза и допустимую массу.
Проверка при получении
При приёмке сверяют модель и шильдик, осматривают мачту, вилы, шины и гидролинии. Затем проверяют тормоза, рулевое управление и работу подъёма без резкого перехода к максимальной нагрузке.
Данные для подбора
Менеджеру нужны масса и габариты груза, максимальная высота, ширина проходов, покрытие, уклоны и продолжительность смены. Для нестандартного груза прикладывают схему с положением центра тяжести.
Контроль исполнения JAC CPCD100H-4800
Для этой версии фиксируют полный индекс модели и отдельно подтверждают мачту, вилы и силовую установку. Ширину прохода подтверждают замером в рабочей зоне, где возможны выступы колонн, отбойников и стеллажей. После разгрузки проверяют свободный ход механизмов и работу органов управления без посторонних шумов.
Проверенные параметры JAC CPCD100H-4800
- Грузоподъемность, кг: 10000
- Высота подъема, мм: 4800
- Размер вил (ДхШхТ), мм: 1370×175×85
- Расстояние до точки приложения нагрузки, мм: 600
- Габариты: 4258 × 2268 × 2560 мм
- Тип двигателя: Дизельный
- Угол наклона мачты (перед./задн.), град: 6/12
- Минимальный радиус поворота, мм: 3950
- Минимальный диаметр разворота, мм: 5977
- Минимальная ширина рабочего коридора (AST), мм: 3540
