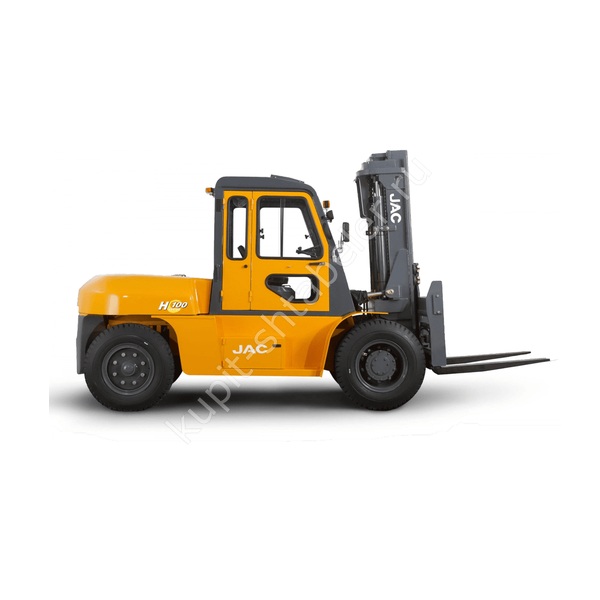

JAC CPCD120 EU: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Параметры приведены для одного варианта комплектации. Перед заказом их сверяют с шильдиком и спецификацией поставки. Основные данные: грузоподъёмность 12000 кг; высота подъёма 3000 мм; длина вил 1520 мм.
Груз и мачта
Для нестандартной тары отдельно считают центр тяжести и свес. Ориентироваться только на массу груза недостаточно.
Габариты машины
длина без вил 4528; ширина 2350; высота сложенной мачты 3230; масса 16000. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 4350; рабочий коридор 3877; клиренс 406. Для планировки склада важны и радиус поворота, и длина машины с вилами. Эти значения проверяют на самом узком участке.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 26; преодолеваемый уклон 20. Силовую установку выбирают с учётом помещения, вентиляции и длительности смены. Расходники и регламент уточняют для фактического двигателя.
Покрытие и ходовая часть
Перед выбором шин осматривают пол, стыки плит и открытые участки маршрута. Для закрытых помещений дополнительно учитывают вентиляцию и требования к чистоте покрытия.
Комплектация и навесное оборудование
Состав поставки записывают по позициям: мачта, вилы, шины, защита оператора и навесное оборудование. Для каретки или захвата повторно рассчитывают центр груза и допустимую массу.
Проверка при получении
При приёмке сверяют модель и шильдик, осматривают мачту, вилы, шины и гидролинии. Затем проверяют тормоза, рулевое управление и работу подъёма без резкого перехода к максимальной нагрузке.
Данные для подбора
Для подбора передают размеры и массу груза, рабочую высоту, план маршрута, данные о покрытии и график смен. Схема центра тяжести обязательна для длинномерной или нестандартной тары.
Контроль исполнения JAC CPCD120 EU
В договорных документах указывают модель полностью, вместе с выбранной мачтой и навесным оборудованием. Ширину прохода подтверждают замером в рабочей зоне, где возможны выступы колонн, отбойников и стеллажей. Поставленную машину сопоставляют со спецификацией по мачте, колёсам, вилам и навесному оборудованию.
Проверенные параметры JAC CPCD120 EU
- Грузоподъемность, кг: 12000
- Высота подъема, мм: 3000
- Размер вил (ДхШхТ), мм: 1520×175×85
- Расстояние до точки приложения нагрузки, мм: 600
- Габариты: 4528 × 2350 × 2650 мм
- Тип двигателя: Дизельный
- Высота подъёма, мм: 3000
- Угол наклона мачты (перед./задн.), град: 8/10
- Минимальный радиус поворота, мм: 4350
- Минимальный диаметр разворота, мм: 8250
