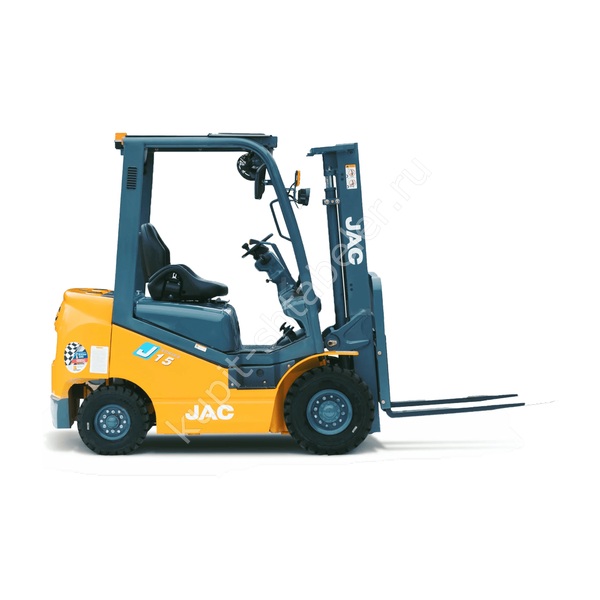

JAC CPCD15 EU-6000: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Параметры приведены для одного варианта комплектации. Перед заказом их сверяют с шильдиком и спецификацией поставки. Основные данные: грузоподъёмность 1500 кг; высота подъёма 6000 мм; длина вил 920 мм.
Груз и мачта
Номинальная грузоподъёмность указана для расчётного центра тяжести. На большой высоте и при смещении груза используют диаграмму остаточной грузоподъёмности.
Габариты машины
длина без вил 2257; ширина 1086; высота сложенной мачты 2595; масса 2740. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 1975; рабочий коридор 2175; клиренс 115. Габариты сопоставляют с воротами, контейнерами и рабочими рядами. На уклонах отдельно проверяют сцепление и допустимый режим.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 14; преодолеваемый уклон 15. Рабочий режим определяет требования к двигателю, охлаждению и сервисному интервалу. Комплектация должна быть записана в заказе.
Покрытие и ходовая часть
Тип шин и допустимый клиренс выбирают под фактическое покрытие. Для улицы учитывают стыки, уклоны и осадки; для помещений проверяют следообразование шин, вентиляцию и ограничения по выбросам.
Комплектация и навесное оборудование
До заказа согласуют мачту, вилы, тип шин, оснащение рабочего места и навесное устройство. Спецификация должна учитывать изменение центра тяжести после установки оборудования.
Проверка при получении
Перед вводом в эксплуатацию сверяют комплектацию, проверяют торможение и руление, осматривают несущие узлы и гидросистему. Испытание с грузом проводят ступенчато.
Данные для подбора
Для подбора передают размеры и массу груза, рабочую высоту, план маршрута, данные о покрытии и график смен. Схема центра тяжести обязательна для длинномерной или нестандартной тары.
Контроль исполнения JAC CPCD15 EU-6000
Подбор начинают с проверки полного обозначения, а затем сопоставляют каждый рабочий параметр. Для тесной зоны полезна пробная разметка корпуса и траектории вил до оформления поставки. В акте приёмки отмечают модель, серийный номер, параметры батареи или двигателя и фактическую комплектацию.
Проверенные параметры JAC CPCD15 EU-6000
- Грузоподъемность, кг: 1500
- Высота подъема, мм: 6000
- Размер вил (ДхШхТ), мм: 920х100х40
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 2257 × 1086 × 2060 мм
- Тип двигателя: Дизельный
- Угол наклона мачты (перед./задн.), град: 8/10
- Минимальный радиус поворота, мм: 1975
- Минимальный диаметр разворота, мм: 3382
- Минимальная ширина рабочего коридора (AST), мм: 2175
