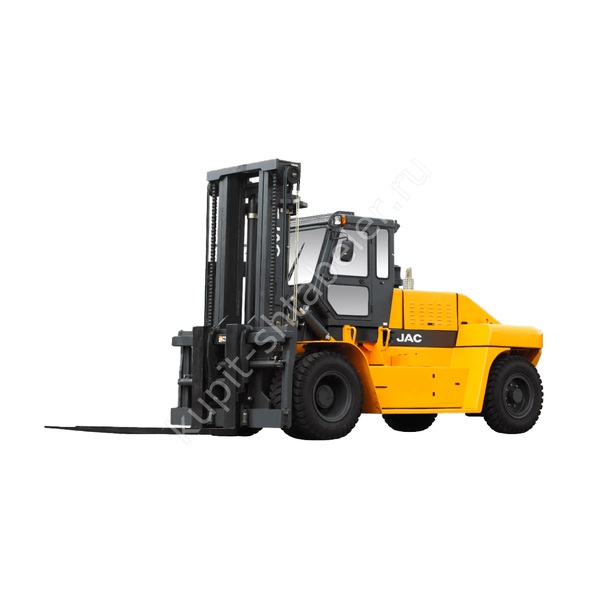

JAC CPCD180-420: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Параметры приведены для одного варианта комплектации. Перед заказом их сверяют с шильдиком и спецификацией поставки. Основные данные: грузоподъёмность 18000 кг; высота подъёма 3000 мм; длина вил 2400 мм.
Груз и мачта
Грузоподъёмность проверяют вместе с центром тяжести и диаграммой мачты. Длинный или смещённый груз меняет допустимую нагрузку.
Габариты машины
длина без вил 5885; ширина 2620; высота сложенной мачты 3850; масса 26600. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 5250; рабочий коридор 4354; клиренс 350. Для планировки склада важны и радиус поворота, и длина машины с вилами. Эти значения проверяют на самом узком участке.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 18; преодолеваемый уклон 20. До поставки фиксируют двигатель, шины и навесное оборудование. Эти параметры влияют на обслуживание и работу на конкретном покрытии.
Покрытие и ходовая часть
Перед выбором шин осматривают пол, стыки плит и открытые участки маршрута. Для закрытых помещений дополнительно учитывают вентиляцию и требования к чистоте покрытия.
Комплектация и навесное оборудование
До заказа согласуют мачту, вилы, тип шин, оснащение рабочего места и навесное устройство. Спецификация должна учитывать изменение центра тяжести после установки оборудования.
Проверка при получении
Полученную машину проверяют по спецификации и шильдику. Осмотр охватывает вилы, каретку, мачту, шины и гидравлику, после чего выполняют пробный цикл на свободной площадке.
Данные для подбора
В заявку включают параметры груза, требуемую высоту, ширину коридоров, уклоны, покрытие и интенсивность работы. Эти данные позволяют проверить мачту, двигатель и ходовую часть.
Контроль исполнения JAC CPCD180-420
Перед расчётом проверяют не только семейство, но и полный индекс исполнения из карточки и заводской таблички. Ширину прохода подтверждают замером в рабочей зоне, где возможны выступы колонн, отбойников и стеллажей. Поставленную машину сопоставляют со спецификацией по мачте, колёсам, вилам и навесному оборудованию.
Проверенные параметры JAC CPCD180-420
- Грузоподъемность, кг: 18000
- Высота подъема, мм: 3000
- Размер вил (ДхШхТ), мм: 2400x250x90 мм
- Расстояние до точки приложения нагрузки, мм: 900
- Габариты: 5885×2620×3300
- Тип двигателя: Дизельный
- Высота подъёма, мм: 3000
- Угол наклона мачты (перед./задн.), град: 8/10
- Минимальный радиус поворота, мм: 5250
- Минимальный диаметр разворота, мм: 9176
