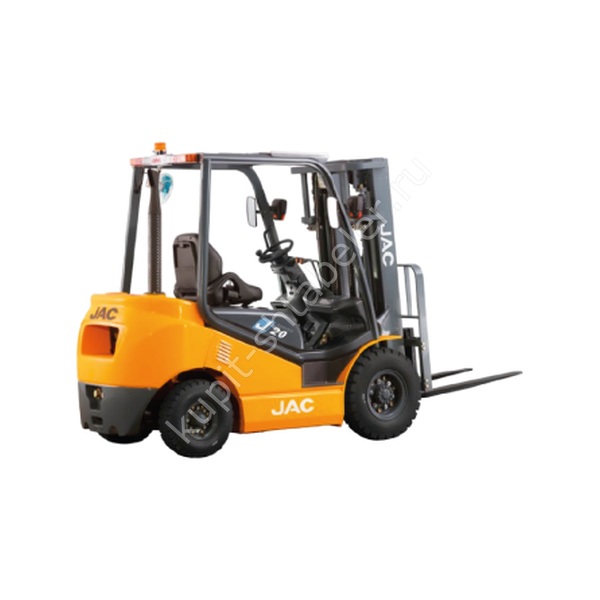

JAC CPCD20 EU-6000: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Карточка относится к конкретному исполнению по мачте. Похожие обозначения с другой высотой подъёма учитываются как отдельные модификации. Основные данные: грузоподъёмность 2000 кг; высота подъёма 6000 мм; длина вил 1070 мм.
Груз и мачта
Номинальная грузоподъёмность указана для расчётного центра тяжести. На большой высоте и при смещении груза используют диаграмму остаточной грузоподъёмности.
Габариты машины
длина без вил 2535; ширина 1160; высота сложенной мачты 2560; масса 3400. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2245; рабочий коридор 2445; клиренс 123. Рабочий коридор оценивают с фактической палетой и запасом для безопасного манёвра, а не по ширине корпуса.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 19; преодолеваемый уклон 20. Для сравнения вариантов учитывают не только мощность, но и среду эксплуатации, доступность сервиса и ежедневную нагрузку.
Покрытие и ходовая часть
Тип шин и допустимый клиренс выбирают под фактическое покрытие. Для улицы учитывают стыки, уклоны и осадки; для помещений проверяют следообразование шин, вентиляцию и ограничения по выбросам.
Комплектация и навесное оборудование
В коммерческой спецификации фиксируют мачту, вилы, шины, кабину или защитное ограждение и навесное оборудование. Любое смещение центра груза из-за навесного устройства требует повторной проверки остаточной грузоподъёмности.
Проверка при получении
Полученную машину проверяют по спецификации и шильдику. Осмотр охватывает вилы, каретку, мачту, шины и гидравлику, после чего выполняют пробный цикл на свободной площадке.
Данные для подбора
Менеджеру нужны масса и габариты груза, максимальная высота, ширина проходов, покрытие, уклоны и продолжительность смены. Для нестандартного груза прикладывают схему с положением центра тяжести.
Контроль исполнения JAC CPCD20 EU-6000
Совпадение семейства ещё не подтверждает конфигурацию: нужен тот же полный индекс модели. План склада проверяют с учётом поддона, свеса груза и зоны, необходимой для выравнивания перед стеллажом. Итоговая проверка включает документы, маркировку, внешний осмотр и короткий рабочий тест.
Проверенные параметры JAC CPCD20 EU-6000
- Грузоподъемность, кг: 2000
- Высота подъема, мм: 6000
- Размер вил (ДхШхТ), мм: 1070×122×40
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 2535 × 1160 × 2090 мм
- Тип двигателя: Дизельный
- Угол наклона мачты (перед./задн.), град: 6/12
- Минимальный радиус поворота, мм: 2245
- Минимальный диаметр разворота, мм: 4021
- Минимальная ширина рабочего коридора (AST), мм: 2445
