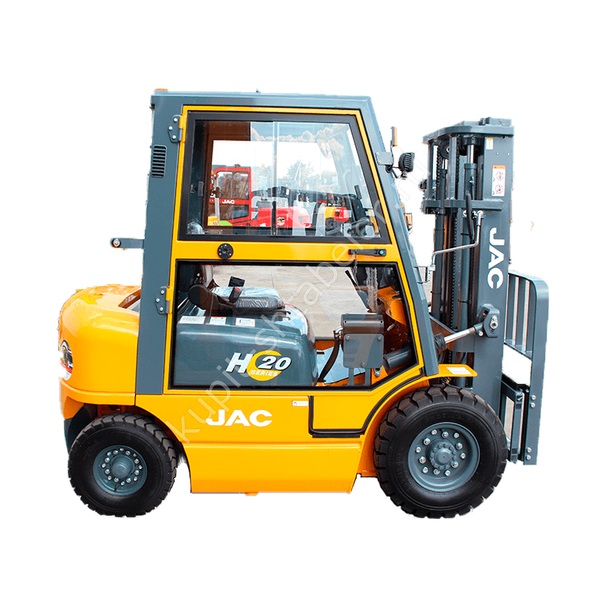

JAC CPCD20H-4800: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Карточка относится к конкретному исполнению по мачте. Похожие обозначения с другой высотой подъёма учитываются как отдельные модификации. Основные данные: грузоподъёмность 2000 кг; высота подъёма 4800 мм; длина вил 1070 мм.
Груз и мачта
Грузоподъёмность проверяют вместе с центром тяжести и диаграммой мачты. Длинный или смещённый груз меняет допустимую нагрузку.
Габариты машины
длина без вил 2485; ширина 1160; высота сложенной мачты 2145; масса 3300. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2110; рабочий коридор 2370; клиренс 115. Рабочий коридор оценивают с фактической палетой и запасом для безопасного манёвра, а не по ширине корпуса.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 18; преодолеваемый уклон 20. Силовую установку выбирают с учётом помещения, вентиляции и длительности смены. Расходники и регламент уточняют для фактического двигателя.
Покрытие и ходовая часть
Ходовую часть сопоставляют с покрытием и маршрутом. Неровности, рампы и работа на улице влияют на выбор шин, клиренса и допустимой скорости движения.
Комплектация и навесное оборудование
Состав поставки записывают по позициям: мачта, вилы, шины, защита оператора и навесное оборудование. Для каретки или захвата повторно рассчитывают центр груза и допустимую массу.
Проверка при получении
Полученную машину проверяют по спецификации и шильдику. Осмотр охватывает вилы, каретку, мачту, шины и гидравлику, после чего выполняют пробный цикл на свободной площадке.
Данные для подбора
В заявку включают параметры груза, требуемую высоту, ширину коридоров, уклоны, покрытие и интенсивность работы. Эти данные позволяют проверить мачту, двигатель и ходовую часть.
Контроль исполнения JAC CPCD20H-4800
Перед расчётом проверяют не только семейство, но и полный индекс исполнения из карточки и заводской таблички. Рабочий коридор сравнивают не с расстоянием между стойками, а с фактически свободной шириной у пола. Итоговая проверка включает документы, маркировку, внешний осмотр и короткий рабочий тест.
Проверенные параметры JAC CPCD20H-4800
- Грузоподъемность, кг: 2000
- Высота подъема, мм: 4800
- Размер вил (ДхШхТ), мм: 1070×122×40
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 2485 × 1160 × 2070 мм
- Тип двигателя: Дизельный
- Угол наклона мачты (перед./задн.), град: 6/12
- Минимальный радиус поворота, мм: 2110
- Минимальный диаметр разворота, мм: 2635
- Минимальная ширина рабочего коридора (AST), мм: 2370
