О модели

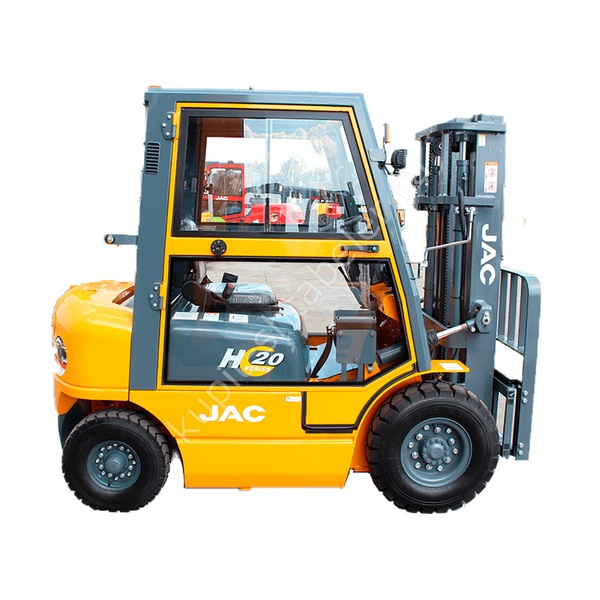

JAC CPCD20H: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Модель зафиксирована с точной конфигурацией мачты. Характеристики соседних вариантов серии к ней не подмешиваются. Основные данные: грузоподъёмность 2000 кг; высота подъёма 3000 мм; длина вил 1070 мм.
Груз и мачта
Для нестандартной тары отдельно считают центр тяжести и свес. Ориентироваться только на массу груза недостаточно.
Габариты машины
длина без вил 2485; ширина 1160; высота сложенной мачты 1995; масса 3300. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2110; рабочий коридор 2370; клиренс 115. Проёмы и площадки разворота измеряют заранее. Дополнительно учитывают защитное ограждение, мачту и свес груза.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 18; преодолеваемый уклон 20. Силовую установку выбирают с учётом помещения, вентиляции и длительности смены. Расходники и регламент уточняют для фактического двигателя.
Покрытие и ходовая часть
Перед выбором шин осматривают пол, стыки плит и открытые участки маршрута. Для закрытых помещений дополнительно учитывают вентиляцию и требования к чистоте покрытия.
Комплектация и навесное оборудование
Состав поставки записывают по позициям: мачта, вилы, шины, защита оператора и навесное оборудование. Для каретки или захвата повторно рассчитывают центр груза и допустимую массу.
Проверка при получении
При приёмке сверяют модель и шильдик, осматривают мачту, вилы, шины и гидролинии. Затем проверяют тормоза, рулевое управление и работу подъёма без резкого перехода к максимальной нагрузке.
Данные для подбора
В заявку включают параметры груза, требуемую высоту, ширину коридоров, уклоны, покрытие и интенсивность работы. Эти данные позволяют проверить мачту, двигатель и ходовую часть.
Контроль исполнения JAC CPCD20H
Перед расчётом проверяют не только семейство, но и полный индекс исполнения из карточки и заводской таблички. Ширину прохода подтверждают замером в рабочей зоне, где возможны выступы колонн, отбойников и стеллажей. Пробный цикл проводят без груза, затем с контрольной нагрузкой в пределах инструкции производителя.
Проверенные параметры JAC CPCD20H
- Грузоподъемность, кг: 2000
- Высота подъема, мм: 3000
- Размер вил (ДхШхТ), мм: 1070×122×40
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 2485 × 1160 × 2070 мм
- Тип двигателя: Дизельный
- Высота подъёма, мм: 3000
- Угол наклона мачты (перед./задн.), град: 6/12
- Минимальный радиус поворота, мм: 2110
- Минимальный диаметр разворота, мм: 2635
