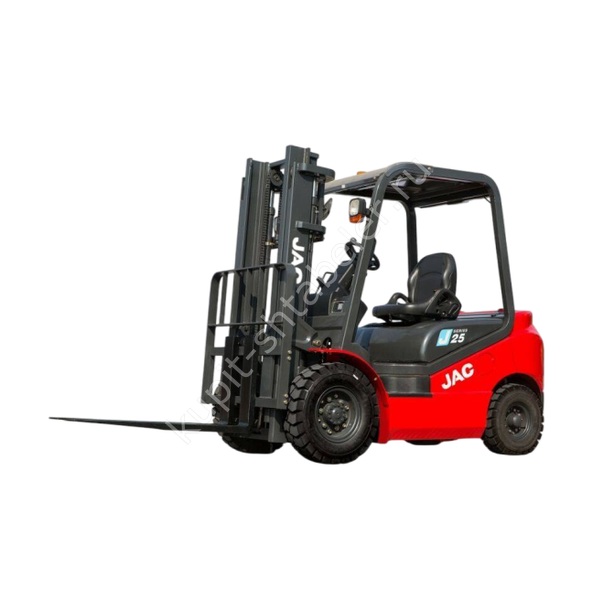

JAC CPCD25 EU-4500: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Модель зафиксирована с точной конфигурацией мачты. Характеристики соседних вариантов серии к ней не подмешиваются. Основные данные: грузоподъёмность 2500 кг; высота подъёма 4500 мм; длина вил 1070 мм.
Груз и мачта
Номинальная грузоподъёмность указана для расчётного центра тяжести. На большой высоте и при смещении груза используют диаграмму остаточной грузоподъёмности.
Габариты машины
длина без вил 2595; ширина 1160; высота сложенной мачты 2060; масса 3800. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2300; рабочий коридор 2500; клиренс 123. Маршрут промеряют от ворот до рабочей точки, включая повороты, рампы и места встречного движения.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 19; преодолеваемый уклон 20. Силовую установку выбирают с учётом помещения, вентиляции и длительности смены. Расходники и регламент уточняют для фактического двигателя.
Покрытие и ходовая часть
Тип шин и допустимый клиренс выбирают под фактическое покрытие. Для улицы учитывают стыки, уклоны и осадки; для помещений проверяют следообразование шин, вентиляцию и ограничения по выбросам.
Комплектация и навесное оборудование
Состав поставки записывают по позициям: мачта, вилы, шины, защита оператора и навесное оборудование. Для каретки или захвата повторно рассчитывают центр груза и допустимую массу.
Проверка при получении
Перед вводом в эксплуатацию сверяют комплектацию, проверяют торможение и руление, осматривают несущие узлы и гидросистему. Испытание с грузом проводят ступенчато.
Данные для подбора
В заявку включают параметры груза, требуемую высоту, ширину коридоров, уклоны, покрытие и интенсивность работы. Эти данные позволяют проверить мачту, двигатель и ходовую часть.
Контроль исполнения JAC CPCD25 EU-4500
Перед расчётом проверяют не только семейство, но и полный индекс исполнения из карточки и заводской таблички. Маршрут оценивают в обоих направлениях, включая разворот после установки или снятия палеты. Перед первой сменой осматривают соединения гидравлики, крепление вил, колёса и защитные устройства.
Проверенные параметры JAC CPCD25 EU-4500
- Грузоподъемность, кг: 2500
- Высота подъема, мм: 4500
- Размер вил (ДхШхТ), мм: 1070×122×40
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 2595 × 1160 × 2090 мм
- Тип двигателя: Дизельный
- Угол наклона мачты (перед./задн.), град: 6/12
- Минимальный радиус поворота, мм: 2300
- Минимальный диаметр разворота, мм: 4076
- Минимальная ширина рабочего коридора (AST), мм: 2500
