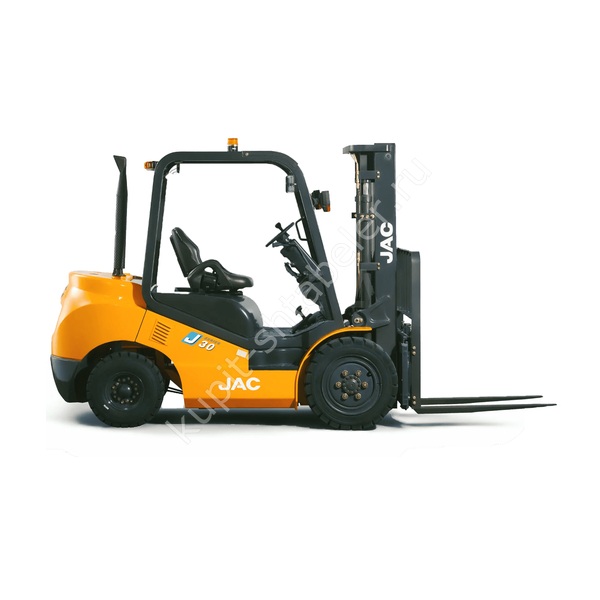

JAC CPCD30 EU-4500: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. В заявке важно сохранить полное обозначение: оно отличает эту версию от погрузчиков той же серии с иной мачтой. Основные данные: грузоподъёмность 3000 кг; высота подъёма 4500 мм; длина вил 1070 мм.
Груз и мачта
Номинальная грузоподъёмность указана для расчётного центра тяжести. На большой высоте и при смещении груза используют диаграмму остаточной грузоподъёмности.
Габариты машины
длина без вил 2740; ширина 1230; высота сложенной мачты 2100; масса 4300. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2500; рабочий коридор 2700; клиренс 160. Габариты сопоставляют с воротами, контейнерами и рабочими рядами. На уклонах отдельно проверяют сцепление и допустимый режим.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 19; преодолеваемый уклон 20. Рабочий режим определяет требования к двигателю, охлаждению и сервисному интервалу. Комплектация должна быть записана в заказе.
Покрытие и ходовая часть
Ходовую часть сопоставляют с покрытием и маршрутом. Неровности, рампы и работа на улице влияют на выбор шин, клиренса и допустимой скорости движения.
Комплектация и навесное оборудование
Состав поставки записывают по позициям: мачта, вилы, шины, защита оператора и навесное оборудование. Для каретки или захвата повторно рассчитывают центр груза и допустимую массу.
Проверка при получении
Полученную машину проверяют по спецификации и шильдику. Осмотр охватывает вилы, каретку, мачту, шины и гидравлику, после чего выполняют пробный цикл на свободной площадке.
Данные для подбора
В заявку включают параметры груза, требуемую высоту, ширину коридоров, уклоны, покрытие и интенсивность работы. Эти данные позволяют проверить мачту, двигатель и ходовую часть.
Контроль исполнения JAC CPCD30 EU-4500
При согласовании техники модель переносят в спецификацию без сокращений и замены похожим индексом. Отдельно проверяют покрытие, продольные уклоны и перепады в местах, где машина будет работать с грузом. Поставленную машину сопоставляют со спецификацией по мачте, колёсам, вилам и навесному оборудованию.
Проверенные параметры JAC CPCD30 EU-4500
- Грузоподъемность, кг: 3000
- Высота подъема, мм: 4500
- Размер вил (ДхШхТ), мм: 1070×125×45
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 2740 × 1230 × 2105 мм
- Тип двигателя: Дизельный
- Угол наклона мачты (перед./задн.), град: 6/12
- Минимальный радиус поворота, мм: 2500
- Минимальный диаметр разворота, мм: 4285
- Минимальная ширина рабочего коридора (AST), мм: 2700
