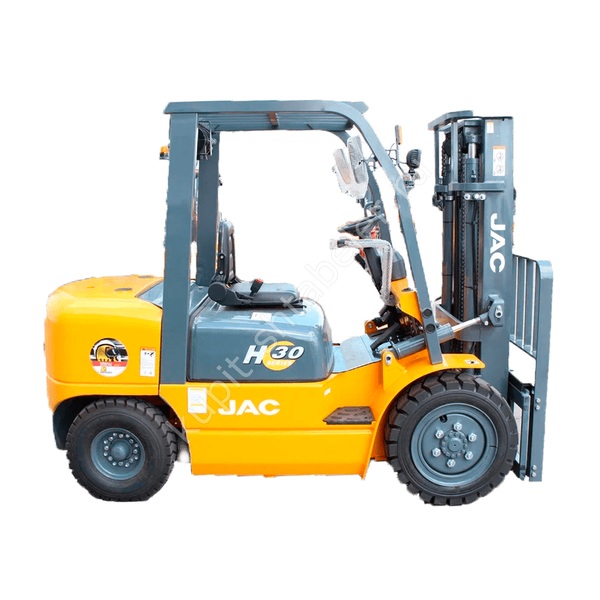

JAC CPCD30H-4800: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Карточка относится к конкретному исполнению по мачте. Похожие обозначения с другой высотой подъёма учитываются как отдельные модификации. Основные данные: грузоподъёмность 3000 кг; высота подъёма 4800 мм; длина вил 1070 мм.
Груз и мачта
Перед работой на верхних отметках запрашивают диаграмму мачты. Она показывает допустимую массу для конкретной высоты и центра груза.
Габариты машины
длина без вил 2765; ширина 1230; высота сложенной мачты 2200; масса 4140. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2550; рабочий коридор 2750; клиренс 140. Маршрут промеряют от ворот до рабочей точки, включая повороты, рампы и места встречного движения.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 19; преодолеваемый уклон 15. Рабочий режим определяет требования к двигателю, охлаждению и сервисному интервалу. Комплектация должна быть записана в заказе.
Покрытие и ходовая часть
Тип шин и допустимый клиренс выбирают под фактическое покрытие. Для улицы учитывают стыки, уклоны и осадки; для помещений проверяют следообразование шин, вентиляцию и ограничения по выбросам.
Комплектация и навесное оборудование
В коммерческой спецификации фиксируют мачту, вилы, шины, кабину или защитное ограждение и навесное оборудование. Любое смещение центра груза из-за навесного устройства требует повторной проверки остаточной грузоподъёмности.
Проверка при получении
Перед вводом в эксплуатацию сверяют комплектацию, проверяют торможение и руление, осматривают несущие узлы и гидросистему. Испытание с грузом проводят ступенчато.
Данные для подбора
Для подбора передают размеры и массу груза, рабочую высоту, план маршрута, данные о покрытии и график смен. Схема центра тяжести обязательна для длинномерной или нестандартной тары.
Контроль исполнения JAC CPCD30H-4800
Карточка относится к одному исполнению; параметры другого варианта серии использовать для него нельзя. Замеры выполняют с тем типом палеты и теми габаритами груза, которые используются на складе. В акте приёмки отмечают модель, серийный номер, параметры батареи или двигателя и фактическую комплектацию.
Проверенные параметры JAC CPCD30H-4800
- Грузоподъемность, кг: 3000
- Высота подъема, мм: 4800
- Размер вил (ДхШхТ), мм: 1070×125×45
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 2765 × 1230 × 2090 мм
- Тип двигателя: Дизельный
- Угол наклона мачты (перед./задн.), град: 8/10
- Минимальный радиус поворота, мм: 2550
- Минимальный диаметр разворота, мм: 4025
- Минимальная ширина рабочего коридора (AST), мм: 2750
