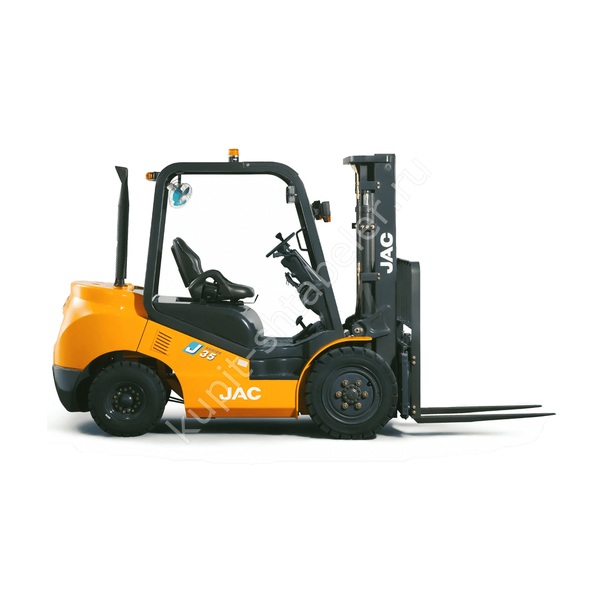

JAC CPCD35 EU-4800: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Эта позиция выделена отдельно, чтобы не объединять разные высоты подъёма и исполнения одной линейки. Основные данные: грузоподъёмность 3500 кг; высота подъёма 4800 мм; длина вил 1070 мм.
Груз и мачта
Грузоподъёмность проверяют вместе с центром тяжести и диаграммой мачты. Длинный или смещённый груз меняет допустимую нагрузку.
Габариты машины
длина без вил 2805; ширина 1230; высота сложенной мачты 2200; масса 4820. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2575; рабочий коридор 2775; клиренс 160. Рабочий коридор оценивают с фактической палетой и запасом для безопасного манёвра, а не по ширине корпуса.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 18; преодолеваемый уклон 20. Рабочий режим определяет требования к двигателю, охлаждению и сервисному интервалу. Комплектация должна быть записана в заказе.
Покрытие и ходовая часть
Перед выбором шин осматривают пол, стыки плит и открытые участки маршрута. Для закрытых помещений дополнительно учитывают вентиляцию и требования к чистоте покрытия.
Комплектация и навесное оборудование
В коммерческой спецификации фиксируют мачту, вилы, шины, кабину или защитное ограждение и навесное оборудование. Любое смещение центра груза из-за навесного устройства требует повторной проверки остаточной грузоподъёмности.
Проверка при получении
Полученную машину проверяют по спецификации и шильдику. Осмотр охватывает вилы, каретку, мачту, шины и гидравлику, после чего выполняют пробный цикл на свободной площадке.
Данные для подбора
В заявку включают параметры груза, требуемую высоту, ширину коридоров, уклоны, покрытие и интенсивность работы. Эти данные позволяют проверить мачту, двигатель и ходовую часть.
Контроль исполнения JAC CPCD35 EU-4800
В заявке сохраняют полное обозначение модели: сокращение может привести к подбору другой мачты или грузоподъёмности. Для тесной зоны полезна пробная разметка корпуса и траектории вил до оформления поставки. Инструкцию и сервисный регламент привязывают к фактическому серийному номеру полученной машины.
Проверенные параметры JAC CPCD35 EU-4800
- Грузоподъемность, кг: 3500
- Высота подъема, мм: 4800
- Размер вил (ДхШхТ), мм: 1070×125×50
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 2805 × 1230 × 2105 мм
- Тип двигателя: Дизельный
- Угол наклона мачты (перед./задн.), град: 6/12
- Минимальный радиус поворота, мм: 2575
- Минимальный диаметр разворота, мм: 4370
- Минимальная ширина рабочего коридора (AST), мм: 2775
