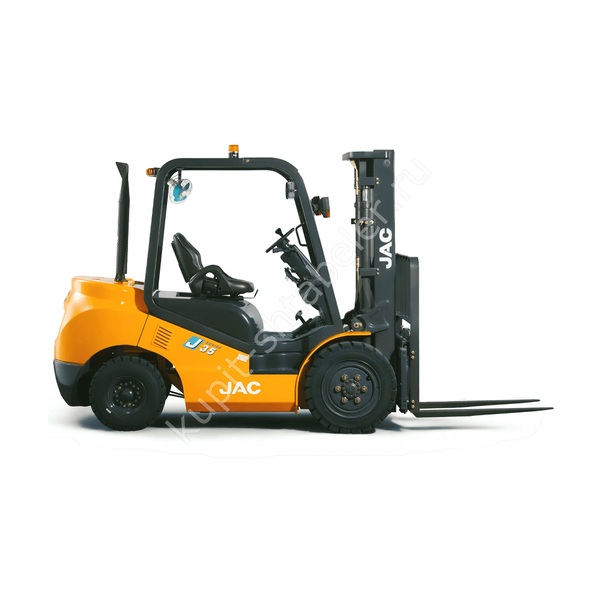

JAC CPCD35 EU-6000: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Параметры приведены для одного варианта комплектации. Перед заказом их сверяют с шильдиком и спецификацией поставки. Основные данные: грузоподъёмность 3500 кг; высота подъёма 6000 мм; длина вил 1070 мм.
Груз и мачта
Номинальная грузоподъёмность указана для расчётного центра тяжести. На большой высоте и при смещении груза используют диаграмму остаточной грузоподъёмности.
Габариты машины
длина без вил 2805; ширина 1230; высота сложенной мачты 2600; масса 4820. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2575; рабочий коридор 2775; клиренс 160. Для планировки склада важны и радиус поворота, и длина машины с вилами. Эти значения проверяют на самом узком участке.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 18; преодолеваемый уклон 20. Тип двигателя и комплектацию подтверждают в спецификации. Интервалы обслуживания планируют по моточасам и условиям площадки.
Покрытие и ходовая часть
Тип шин и допустимый клиренс выбирают под фактическое покрытие. Для улицы учитывают стыки, уклоны и осадки; для помещений проверяют следообразование шин, вентиляцию и ограничения по выбросам.
Комплектация и навесное оборудование
Состав поставки записывают по позициям: мачта, вилы, шины, защита оператора и навесное оборудование. Для каретки или захвата повторно рассчитывают центр груза и допустимую массу.
Проверка при получении
При приёмке сверяют модель и шильдик, осматривают мачту, вилы, шины и гидролинии. Затем проверяют тормоза, рулевое управление и работу подъёма без резкого перехода к максимальной нагрузке.
Данные для подбора
Для подбора передают размеры и массу груза, рабочую высоту, план маршрута, данные о покрытии и график смен. Схема центра тяжести обязательна для длинномерной или нестандартной тары.
Контроль исполнения JAC CPCD35 EU-6000
При согласовании техники модель переносят в спецификацию без сокращений и замены похожим индексом. План склада проверяют с учётом поддона, свеса груза и зоны, необходимой для выравнивания перед стеллажом. В акте приёмки отмечают модель, серийный номер, параметры батареи или двигателя и фактическую комплектацию.
Проверенные параметры JAC CPCD35 EU-6000
- Грузоподъемность, кг: 3500
- Высота подъема, мм: 6000
- Размер вил (ДхШхТ), мм: 1070×125×50
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 2805 × 1230 × 2105 мм
- Тип двигателя: Дизельный
- Угол наклона мачты (перед./задн.), град: 6/12
- Минимальный радиус поворота, мм: 2575
- Минимальный диаметр разворота, мм: 4370
- Минимальная ширина рабочего коридора (AST), мм: 2775
