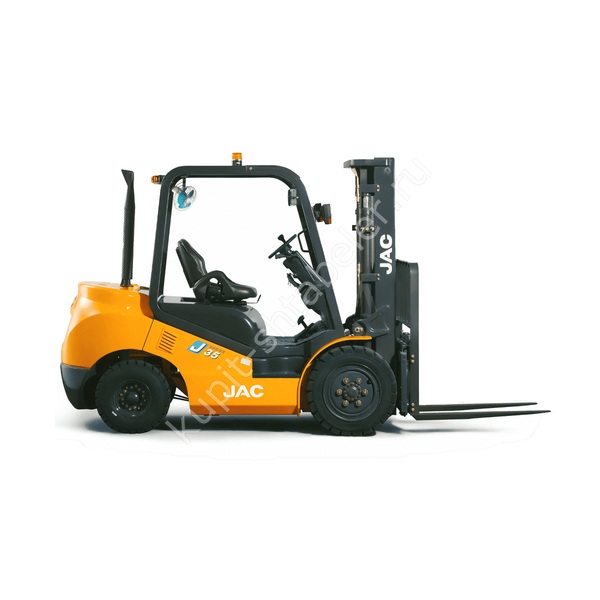

JAC CPCD35 EU: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Карточка относится к конкретному исполнению по мачте. Похожие обозначения с другой высотой подъёма учитываются как отдельные модификации. Основные данные: грузоподъёмность 3500 кг; высота подъёма 3000 мм; длина вил 1070 мм.
Груз и мачта
Перед работой на верхних отметках запрашивают диаграмму мачты. Она показывает допустимую массу для конкретной высоты и центра груза.
Габариты машины
длина без вил 2805; ширина 1230; высота сложенной мачты 2065; масса 4820. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2575; рабочий коридор 2775; клиренс 160. Для планировки склада важны и радиус поворота, и длина машины с вилами. Эти значения проверяют на самом узком участке.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 18; преодолеваемый уклон 20. Силовую установку выбирают с учётом помещения, вентиляции и длительности смены. Расходники и регламент уточняют для фактического двигателя.
Покрытие и ходовая часть
Перед выбором шин осматривают пол, стыки плит и открытые участки маршрута. Для закрытых помещений дополнительно учитывают вентиляцию и требования к чистоте покрытия.
Комплектация и навесное оборудование
Состав поставки записывают по позициям: мачта, вилы, шины, защита оператора и навесное оборудование. Для каретки или захвата повторно рассчитывают центр груза и допустимую массу.
Проверка при получении
Полученную машину проверяют по спецификации и шильдику. Осмотр охватывает вилы, каретку, мачту, шины и гидравлику, после чего выполняют пробный цикл на свободной площадке.
Данные для подбора
Менеджеру нужны масса и габариты груза, максимальная высота, ширина проходов, покрытие, уклоны и продолжительность смены. Для нестандартного груза прикладывают схему с положением центра тяжести.
Контроль исполнения JAC CPCD35 EU
Совпадение семейства ещё не подтверждает конфигурацию: нужен тот же полный индекс модели. Для тесной зоны полезна пробная разметка корпуса и траектории вил до оформления поставки. При приёмке сверяют шильдик, комплектность, состояние вил и отсутствие течей после пробного цикла.
Проверенные параметры JAC CPCD35 EU
- Грузоподъемность, кг: 3500
- Высота подъема, мм: 3000
- Размер вил (ДхШхТ), мм: 1070×125×50
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 2805 × 1230 × 2105 мм
- Тип двигателя: Дизельный
- Высота подъёма, мм: 3000
- Угол наклона мачты (перед./задн.), град: 6/12
- Минимальный радиус поворота, мм: 2575
- Минимальный диаметр разворота, мм: 4370
