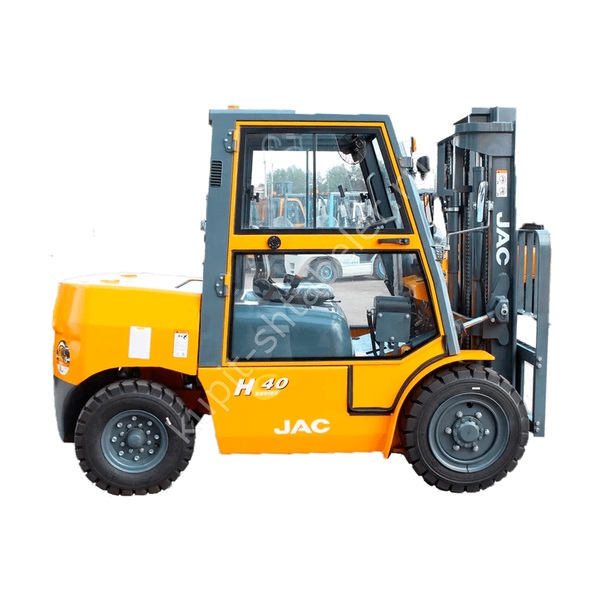

JAC CPCD40H-4500: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Карточка относится к конкретному исполнению по мачте. Похожие обозначения с другой высотой подъёма учитываются как отдельные модификации. Основные данные: грузоподъёмность 4000 кг; высота подъёма 4500 мм; длина вил 1070 мм.
Груз и мачта
Перед работой на верхних отметках запрашивают диаграмму мачты. Она показывает допустимую массу для конкретной высоты и центра груза.
Габариты машины
длина без вил 2950; ширина 1435; высота сложенной мачты 2175; масса 5200. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2835; рабочий коридор 3035; клиренс 212. Габариты сопоставляют с воротами, контейнерами и рабочими рядами. На уклонах отдельно проверяют сцепление и допустимый режим.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 19.5; преодолеваемый уклон 15. Для сравнения вариантов учитывают не только мощность, но и среду эксплуатации, доступность сервиса и ежедневную нагрузку.
Покрытие и ходовая часть
Перед выбором шин осматривают пол, стыки плит и открытые участки маршрута. Для закрытых помещений дополнительно учитывают вентиляцию и требования к чистоте покрытия.
Комплектация и навесное оборудование
В коммерческой спецификации фиксируют мачту, вилы, шины, кабину или защитное ограждение и навесное оборудование. Любое смещение центра груза из-за навесного устройства требует повторной проверки остаточной грузоподъёмности.
Проверка при получении
При приёмке сверяют модель и шильдик, осматривают мачту, вилы, шины и гидролинии. Затем проверяют тормоза, рулевое управление и работу подъёма без резкого перехода к максимальной нагрузке.
Данные для подбора
Менеджеру нужны масса и габариты груза, максимальная высота, ширина проходов, покрытие, уклоны и продолжительность смены. Для нестандартного груза прикладывают схему с положением центра тяжести.
Контроль исполнения JAC CPCD40H-4500
Перед расчётом проверяют не только семейство, но и полный индекс исполнения из карточки и заводской таблички. План склада проверяют с учётом поддона, свеса груза и зоны, необходимой для выравнивания перед стеллажом. Поставленную машину сопоставляют со спецификацией по мачте, колёсам, вилам и навесному оборудованию.
Проверенные параметры JAC CPCD40H-4500
- Грузоподъемность, кг: 4000
- Высота подъема, мм: 4500
- Размер вил (ДхШхТ), мм: 1070×150×50
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 2950 × 1435 × 2140 мм
- Тип двигателя: Дизельный
- Угол наклона мачты (перед./задн.), град: 6/12
- Минимальный радиус поворота, мм: 2835
- Минимальный диаметр разворота, мм: 4325
- Минимальная ширина рабочего коридора (AST), мм: 3035
