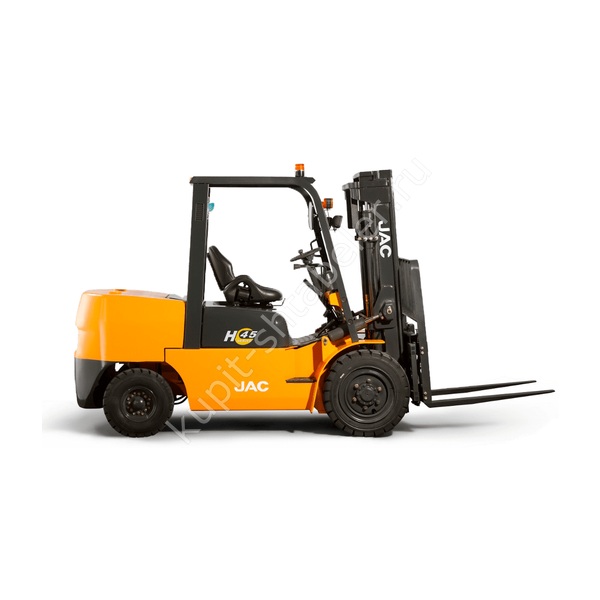

JAC CPCD45 EU: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Карточка относится к конкретному исполнению по мачте. Похожие обозначения с другой высотой подъёма учитываются как отдельные модификации. Основные данные: грузоподъёмность 4500 кг; высота подъёма 3000 мм; длина вил 1070 мм.
Груз и мачта
Для нестандартной тары отдельно считают центр тяжести и свес. Ориентироваться только на массу груза недостаточно.
Габариты машины
длина без вил 2805; ширина 1230; высота сложенной мачты 2065; масса 4820. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2750; рабочий коридор 2775; клиренс 150. Проёмы и площадки разворота измеряют заранее. Дополнительно учитывают защитное ограждение, мачту и свес груза.
Двигатель и рабочий режим
двигатель Дизельный; преодолеваемый уклон 20. Силовую установку выбирают с учётом помещения, вентиляции и длительности смены. Расходники и регламент уточняют для фактического двигателя.
Покрытие и ходовая часть
Перед выбором шин осматривают пол, стыки плит и открытые участки маршрута. Для закрытых помещений дополнительно учитывают вентиляцию и требования к чистоте покрытия.
Комплектация и навесное оборудование
До заказа согласуют мачту, вилы, тип шин, оснащение рабочего места и навесное устройство. Спецификация должна учитывать изменение центра тяжести после установки оборудования.
Проверка при получении
Полученную машину проверяют по спецификации и шильдику. Осмотр охватывает вилы, каретку, мачту, шины и гидравлику, после чего выполняют пробный цикл на свободной площадке.
Данные для подбора
В заявку включают параметры груза, требуемую высоту, ширину коридоров, уклоны, покрытие и интенсивность работы. Эти данные позволяют проверить мачту, двигатель и ходовую часть.
Контроль исполнения JAC CPCD45 EU
В договорных документах указывают модель полностью, вместе с выбранной мачтой и навесным оборудованием. Рабочий коридор сравнивают не с расстоянием между стойками, а с фактически свободной шириной у пола. Пробный цикл проводят без груза, затем с контрольной нагрузкой в пределах инструкции производителя.
Проверенные параметры JAC CPCD45 EU
- Грузоподъемность, кг: 4500
- Высота подъема, мм: 3000
- Размер вил (ДхШхТ), мм: 1070×125×50
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 3100 × 1480 × 2265 мм
- Тип двигателя: Дизельный
- Высота подъёма, мм: 3000
- Угол наклона мачты (перед./задн.), град: 6/12
- Минимальный радиус поворота, мм: 2750
- Минимальная ширина рабочего коридора (AST), мм: 2775
