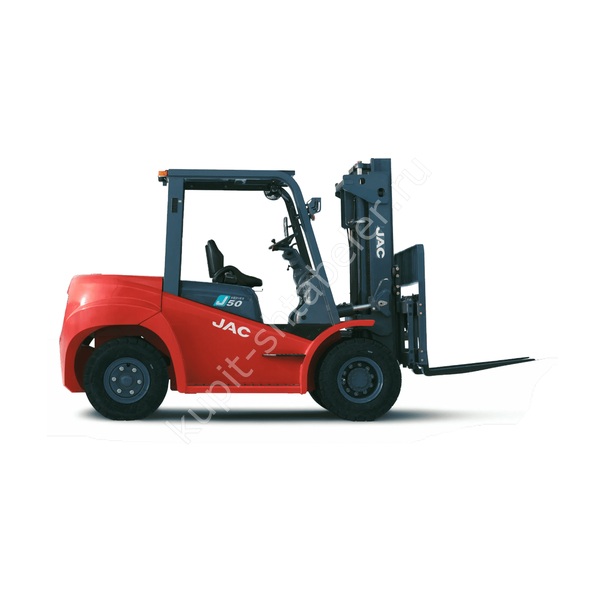

JAC CPCD50 MINI EU-4800: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Карточка относится к конкретному исполнению по мачте. Похожие обозначения с другой высотой подъёма учитываются как отдельные модификации. Основные данные: грузоподъёмность 5000 кг; высота подъёма 4800 мм; длина вил 1070 мм.
Груз и мачта
Грузоподъёмность проверяют вместе с центром тяжести и диаграммой мачты. Длинный или смещённый груз меняет допустимую нагрузку.
Габариты машины
длина без вил 3102; ширина 1480; высота сложенной мачты 2410; масса 6550. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2750; рабочий коридор 2612; клиренс 200. Проёмы и площадки разворота измеряют заранее. Дополнительно учитывают защитное ограждение, мачту и свес груза.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 19; преодолеваемый уклон 20. Рабочий режим определяет требования к двигателю, охлаждению и сервисному интервалу. Комплектация должна быть записана в заказе.
Покрытие и ходовая часть
Ходовую часть сопоставляют с покрытием и маршрутом. Неровности, рампы и работа на улице влияют на выбор шин, клиренса и допустимой скорости движения.
Комплектация и навесное оборудование
До заказа согласуют мачту, вилы, тип шин, оснащение рабочего места и навесное устройство. Спецификация должна учитывать изменение центра тяжести после установки оборудования.
Проверка при получении
Перед вводом в эксплуатацию сверяют комплектацию, проверяют торможение и руление, осматривают несущие узлы и гидросистему. Испытание с грузом проводят ступенчато.
Данные для подбора
Менеджеру нужны масса и габариты груза, максимальная высота, ширина проходов, покрытие, уклоны и продолжительность смены. Для нестандартного груза прикладывают схему с положением центра тяжести.
Контроль исполнения JAC CPCD50 MINI EU-4800
Совпадение семейства ещё не подтверждает конфигурацию: нужен тот же полный индекс модели. На объекте повторно измеряют самый узкий поворот и высоту ворот по реальному маршруту машины. До ввода в работу проверяют тормоза, рулевое управление, подъём и опускание на свободной площадке.
Проверенные параметры JAC CPCD50 MINI EU-4800
- Грузоподъемность, кг: 5000
- Высота подъема, мм: 4800
- Размер вил (ДхШхТ), мм: 1070×150×50
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 3102 × 1480 × 2265 мм
- Тип двигателя: Дизельный
- Угол наклона мачты (перед./задн.), град: 6/12
- Минимальный радиус поворота, мм: 2750
- Минимальный диаметр разворота, мм: 4695
- Минимальная ширина рабочего коридора (AST), мм: 2612
