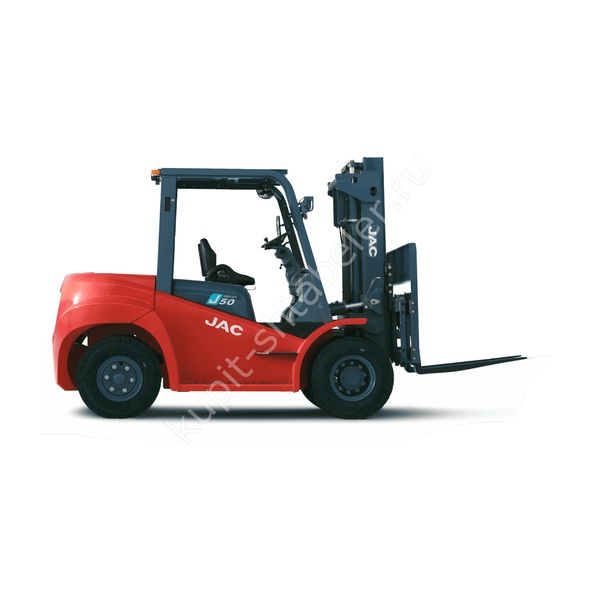

JAC CPCD50 MINI EU: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Модель зафиксирована с точной конфигурацией мачты. Характеристики соседних вариантов серии к ней не подмешиваются. Основные данные: грузоподъёмность 5000 кг; высота подъёма 3000 мм; длина вил 1070 мм.
Груз и мачта
Перед работой на верхних отметках запрашивают диаграмму мачты. Она показывает допустимую массу для конкретной высоты и центра груза.
Габариты машины
длина без вил 3102; ширина 1480; высота сложенной мачты 2230; масса 6550. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2750; рабочий коридор 2612; клиренс 200. Маршрут промеряют от ворот до рабочей точки, включая повороты, рампы и места встречного движения.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 19; преодолеваемый уклон 20. Для сравнения вариантов учитывают не только мощность, но и среду эксплуатации, доступность сервиса и ежедневную нагрузку.
Покрытие и ходовая часть
Перед выбором шин осматривают пол, стыки плит и открытые участки маршрута. Для закрытых помещений дополнительно учитывают вентиляцию и требования к чистоте покрытия.
Комплектация и навесное оборудование
Состав поставки записывают по позициям: мачта, вилы, шины, защита оператора и навесное оборудование. Для каретки или захвата повторно рассчитывают центр груза и допустимую массу.
Проверка при получении
Полученную машину проверяют по спецификации и шильдику. Осмотр охватывает вилы, каретку, мачту, шины и гидравлику, после чего выполняют пробный цикл на свободной площадке.
Данные для подбора
Для подбора передают размеры и массу груза, рабочую высоту, план маршрута, данные о покрытии и график смен. Схема центра тяжести обязательна для длинномерной или нестандартной тары.
Контроль исполнения JAC CPCD50 MINI EU
Точное обозначение требуется сохранить в счёте, спецификации и акте приёмки, чтобы не смешать соседние версии. Рабочий коридор сравнивают не с расстоянием между стойками, а с фактически свободной шириной у пола. Пробный цикл проводят без груза, затем с контрольной нагрузкой в пределах инструкции производителя.
Проверенные параметры JAC CPCD50 MINI EU
- Грузоподъемность, кг: 5000
- Высота подъема, мм: 3000
- Размер вил (ДхШхТ), мм: 1070×150×50
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 3102 × 1480 × 2265 мм
- Тип двигателя: Дизельный
- Высота подъёма, мм: 3000
- Угол наклона мачты (перед./задн.), град: 6/12
- Минимальный радиус поворота, мм: 2750
- Минимальный диаметр разворота, мм: 4695
