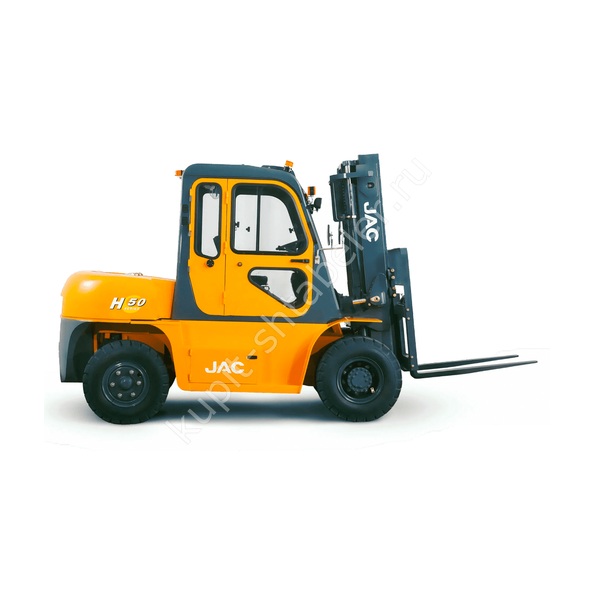

JAC CPCD50H: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Эта позиция выделена отдельно, чтобы не объединять разные высоты подъёма и исполнения одной линейки. Основные данные: грузоподъёмность 5000 кг; высота подъёма 3000 мм; длина вил 1070 мм.
Груз и мачта
Вилы должны полностью поддерживать палету. Если груз длиннее или центр смещён вперёд, разрешённую массу уточняют до покупки.
Габариты машины
длина без вил 2950; ширина 1435; высота сложенной мачты 2510; масса 5200. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 3250; рабочий коридор 3035; клиренс 210. Проёмы и площадки разворота измеряют заранее. Дополнительно учитывают защитное ограждение, мачту и свес груза.
Двигатель и рабочий режим
двигатель Дизельный; преодолеваемый уклон 15. До поставки фиксируют двигатель, шины и навесное оборудование. Эти параметры влияют на обслуживание и работу на конкретном покрытии.
Покрытие и ходовая часть
Тип шин и допустимый клиренс выбирают под фактическое покрытие. Для улицы учитывают стыки, уклоны и осадки; для помещений проверяют следообразование шин, вентиляцию и ограничения по выбросам.
Комплектация и навесное оборудование
В коммерческой спецификации фиксируют мачту, вилы, шины, кабину или защитное ограждение и навесное оборудование. Любое смещение центра груза из-за навесного устройства требует повторной проверки остаточной грузоподъёмности.
Проверка при получении
Перед вводом в эксплуатацию сверяют комплектацию, проверяют торможение и руление, осматривают несущие узлы и гидросистему. Испытание с грузом проводят ступенчато.
Данные для подбора
Для подбора передают размеры и массу груза, рабочую высоту, план маршрута, данные о покрытии и график смен. Схема центра тяжести обязательна для длинномерной или нестандартной тары.
Контроль исполнения JAC CPCD50H
Для этой версии фиксируют полный индекс модели и отдельно подтверждают мачту, вилы и силовую установку. План склада проверяют с учётом поддона, свеса груза и зоны, необходимой для выравнивания перед стеллажом. При приёмке сверяют шильдик, комплектность, состояние вил и отсутствие течей после пробного цикла.
Проверенные параметры JAC CPCD50H
- Грузоподъемность, кг: 5000
- Высота подъема, мм: 3000
- Размер вил (ДхШхТ), мм: 1070×150×50
- Расстояние до точки приложения нагрузки, мм: 600
- Габариты: 3440 × 1995 × 2450 мм
- Тип двигателя: Дизельный
- Высота подъёма, мм: 3000
- Угол наклона мачты (перед./задн.), град: 6/12
- Минимальный радиус поворота, мм: 3250
- Минимальная ширина рабочего коридора (AST), мм: 3035
