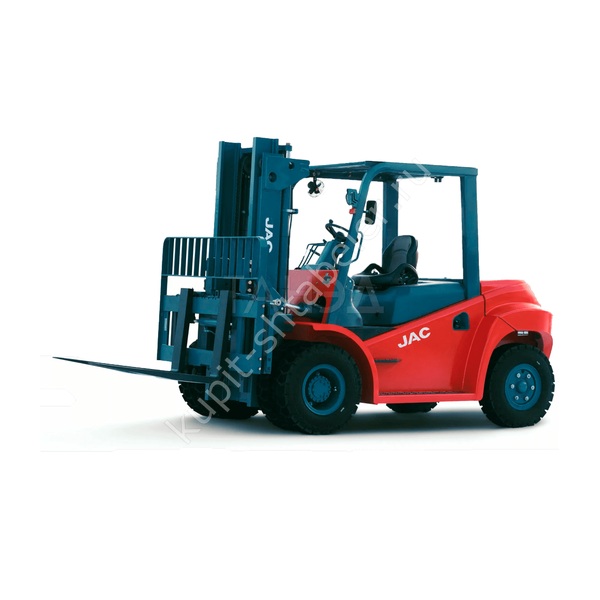

JAC CPCD60 EU-4500: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Параметры приведены для одного варианта комплектации. Перед заказом их сверяют с шильдиком и спецификацией поставки. Основные данные: грузоподъёмность 6000 кг; высота подъёма 4500 мм; длина вил 1220 мм.
Груз и мачта
Грузоподъёмность проверяют вместе с центром тяжести и диаграммой мачты. Длинный или смещённый груз меняет допустимую нагрузку.
Габариты машины
длина без вил 3630; ширина 2045; высота сложенной мачты 2640; масса 9530. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 3580; рабочий коридор 3670; клиренс 250. Рабочий коридор оценивают с фактической палетой и запасом для безопасного манёвра, а не по ширине корпуса.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 22; преодолеваемый уклон 28. Для сравнения вариантов учитывают не только мощность, но и среду эксплуатации, доступность сервиса и ежедневную нагрузку.
Покрытие и ходовая часть
Перед выбором шин осматривают пол, стыки плит и открытые участки маршрута. Для закрытых помещений дополнительно учитывают вентиляцию и требования к чистоте покрытия.
Комплектация и навесное оборудование
Состав поставки записывают по позициям: мачта, вилы, шины, защита оператора и навесное оборудование. Для каретки или захвата повторно рассчитывают центр груза и допустимую массу.
Проверка при получении
Полученную машину проверяют по спецификации и шильдику. Осмотр охватывает вилы, каретку, мачту, шины и гидравлику, после чего выполняют пробный цикл на свободной площадке.
Данные для подбора
Для подбора передают размеры и массу груза, рабочую высоту, план маршрута, данные о покрытии и график смен. Схема центра тяжести обязательна для длинномерной или нестандартной тары.
Контроль исполнения JAC CPCD60 EU-4500
В заявке сохраняют полное обозначение модели: сокращение может привести к подбору другой мачты или грузоподъёмности. План склада проверяют с учётом поддона, свеса груза и зоны, необходимой для выравнивания перед стеллажом. Итоговая проверка включает документы, маркировку, внешний осмотр и короткий рабочий тест.
Проверенные параметры JAC CPCD60 EU-4500
- Грузоподъемность, кг: 6000
- Высота подъема, мм: 4500
- Размер вил (ДхШхТ), мм: 1220×150×60
- Расстояние до точки приложения нагрузки, мм: 600
- Габариты: 3630 × 2045 × 2500 мм
- Тип двигателя: Дизельный
- Угол наклона мачты (перед./задн.), град: 8/10
- Минимальный радиус поворота, мм: 3580
- Минимальный диаметр разворота, мм: 5490
- Минимальная ширина рабочего коридора (AST), мм: 3670
