Фото серии
О модели

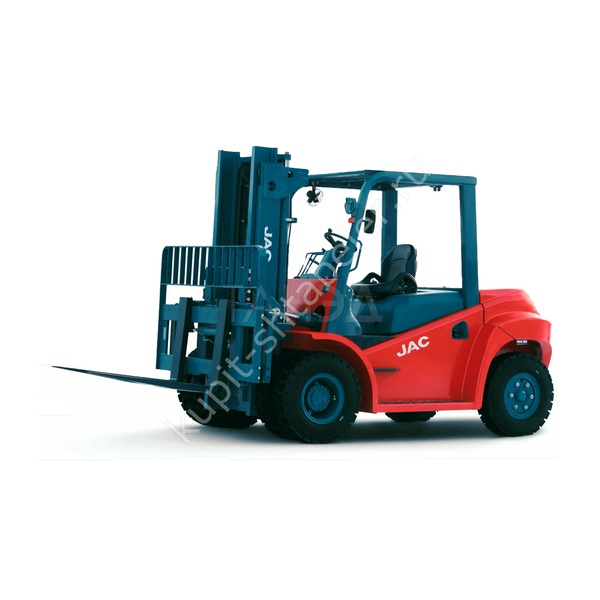

JAC CPCD60 EU-4800: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Карточка относится к конкретному исполнению по мачте. Похожие обозначения с другой высотой подъёма учитываются как отдельные модификации. Основные данные: грузоподъёмность 6000 кг; высота подъёма 4800 мм; длина вил 1220 мм.
Груз и мачта
Грузоподъёмность проверяют вместе с центром тяжести и диаграммой мачты. Длинный или смещённый груз меняет допустимую нагрузку.
Габариты машины
длина без вил 3630; ширина 2045; высота сложенной мачты 2740; масса 9530. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 3580; рабочий коридор 3670; клиренс 250. Габариты сопоставляют с воротами, контейнерами и рабочими рядами. На уклонах отдельно проверяют сцепление и допустимый режим.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 22; преодолеваемый уклон 28. До поставки фиксируют двигатель, шины и навесное оборудование. Эти параметры влияют на обслуживание и работу на конкретном покрытии.
Покрытие и ходовая часть
Тип шин и допустимый клиренс выбирают под фактическое покрытие. Для улицы учитывают стыки, уклоны и осадки; для помещений проверяют следообразование шин, вентиляцию и ограничения по выбросам.
Комплектация и навесное оборудование
До заказа согласуют мачту, вилы, тип шин, оснащение рабочего места и навесное устройство. Спецификация должна учитывать изменение центра тяжести после установки оборудования.
Проверка при получении
Полученную машину проверяют по спецификации и шильдику. Осмотр охватывает вилы, каретку, мачту, шины и гидравлику, после чего выполняют пробный цикл на свободной площадке.
Данные для подбора
Менеджеру нужны масса и габариты груза, максимальная высота, ширина проходов, покрытие, уклоны и продолжительность смены. Для нестандартного груза прикладывают схему с положением центра тяжести.
Контроль исполнения JAC CPCD60 EU-4800
Подбор начинают с проверки полного обозначения, а затем сопоставляют каждый рабочий параметр. Рабочий коридор сравнивают не с расстоянием между стойками, а с фактически свободной шириной у пола. Инструкцию и сервисный регламент привязывают к фактическому серийному номеру полученной машины.
Проверенные параметры JAC CPCD60 EU-4800
- Грузоподъемность, кг: 6000
- Высота подъема, мм: 4800
- Размер вил (ДхШхТ), мм: 1220×150×60
- Расстояние до точки приложения нагрузки, мм: 600
- Габариты: 3630 × 2045 × 2500 мм
- Тип двигателя: Дизельный
- Угол наклона мачты (перед./задн.), град: 8/10
- Минимальный радиус поворота, мм: 3580
- Минимальный диаметр разворота, мм: 5490
- Минимальная ширина рабочего коридора (AST), мм: 3670
