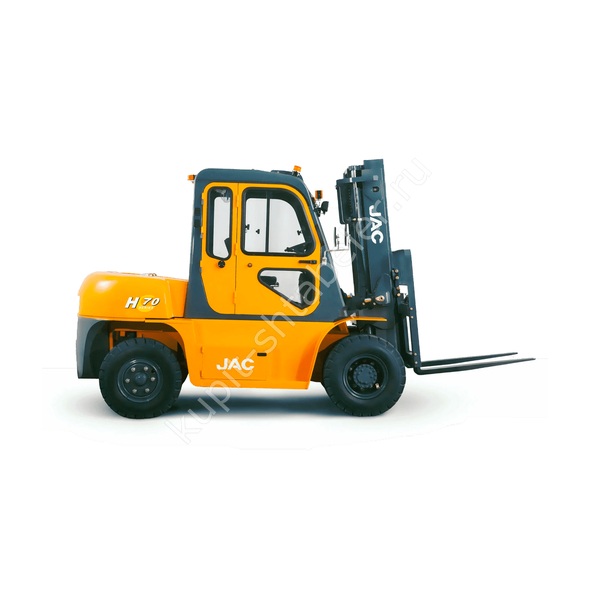

JAC CPCD70H-4500: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Карточка относится к конкретному исполнению по мачте. Похожие обозначения с другой высотой подъёма учитываются как отдельные модификации. Основные данные: грузоподъёмность 7000 кг; высота подъёма 4500 мм; длина вил 1220 мм.
Груз и мачта
Вилы должны полностью поддерживать палету. Если груз длиннее или центр смещён вперёд, разрешённую массу уточняют до покупки.
Габариты машины
длина без вил 3640; ширина 2045; высота сложенной мачты 2640; масса 9970. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 3580; рабочий коридор 3670; клиренс 250. Проёмы и площадки разворота измеряют заранее. Дополнительно учитывают защитное ограждение, мачту и свес груза.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 22; преодолеваемый уклон 22. Для сравнения вариантов учитывают не только мощность, но и среду эксплуатации, доступность сервиса и ежедневную нагрузку.
Покрытие и ходовая часть
Ходовую часть сопоставляют с покрытием и маршрутом. Неровности, рампы и работа на улице влияют на выбор шин, клиренса и допустимой скорости движения.
Комплектация и навесное оборудование
Состав поставки записывают по позициям: мачта, вилы, шины, защита оператора и навесное оборудование. Для каретки или захвата повторно рассчитывают центр груза и допустимую массу.
Проверка при получении
Полученную машину проверяют по спецификации и шильдику. Осмотр охватывает вилы, каретку, мачту, шины и гидравлику, после чего выполняют пробный цикл на свободной площадке.
Данные для подбора
Менеджеру нужны масса и габариты груза, максимальная высота, ширина проходов, покрытие, уклоны и продолжительность смены. Для нестандартного груза прикладывают схему с положением центра тяжести.
Контроль исполнения JAC CPCD70H-4500
Перед расчётом проверяют не только семейство, но и полный индекс исполнения из карточки и заводской таблички. Ширину прохода подтверждают замером в рабочей зоне, где возможны выступы колонн, отбойников и стеллажей. При приёмке сверяют шильдик, комплектность, состояние вил и отсутствие течей после пробного цикла.
Проверенные параметры JAC CPCD70H-4500
- Грузоподъемность, кг: 7000
- Высота подъема, мм: 4500
- Размер вил (ДхШхТ), мм: 1220×150×70
- Расстояние до точки приложения нагрузки, мм: 600
- Габариты: 3640 × 2045 × 2500 мм
- Тип двигателя: Дизельный
- Угол наклона мачты (перед./задн.), град: 8/10
- Минимальный радиус поворота, мм: 3580
- Минимальный диаметр разворота, мм: 5500
- Минимальная ширина рабочего коридора (AST), мм: 3670
