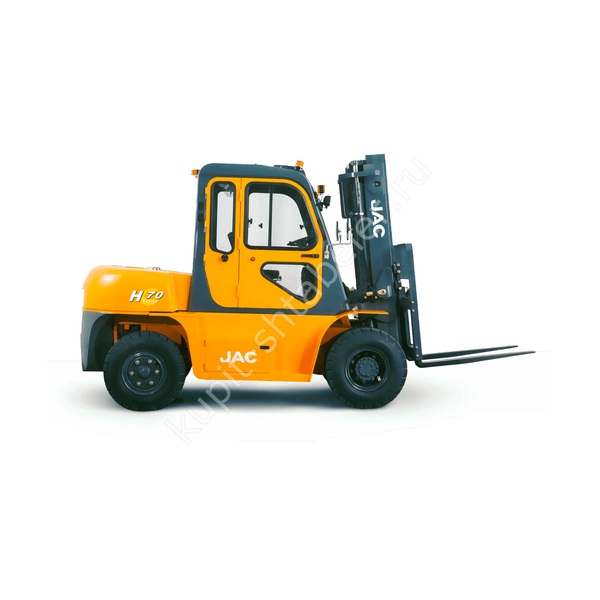

JAC CPCD70H-4800: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Эта позиция выделена отдельно, чтобы не объединять разные высоты подъёма и исполнения одной линейки. Основные данные: грузоподъёмность 7000 кг; высота подъёма 4800 мм; длина вил 1220 мм.
Груз и мачта
Номинальная грузоподъёмность указана для расчётного центра тяжести. На большой высоте и при смещении груза используют диаграмму остаточной грузоподъёмности.
Габариты машины
длина без вил 3640; ширина 2045; высота сложенной мачты 2740; масса 9970. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 3580; рабочий коридор 3670; клиренс 250. Проёмы и площадки разворота измеряют заранее. Дополнительно учитывают защитное ограждение, мачту и свес груза.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 22; преодолеваемый уклон 22. Силовую установку выбирают с учётом помещения, вентиляции и длительности смены. Расходники и регламент уточняют для фактического двигателя.
Покрытие и ходовая часть
Тип шин и допустимый клиренс выбирают под фактическое покрытие. Для улицы учитывают стыки, уклоны и осадки; для помещений проверяют следообразование шин, вентиляцию и ограничения по выбросам.
Комплектация и навесное оборудование
Состав поставки записывают по позициям: мачта, вилы, шины, защита оператора и навесное оборудование. Для каретки или захвата повторно рассчитывают центр груза и допустимую массу.
Проверка при получении
Полученную машину проверяют по спецификации и шильдику. Осмотр охватывает вилы, каретку, мачту, шины и гидравлику, после чего выполняют пробный цикл на свободной площадке.
Данные для подбора
В заявку включают параметры груза, требуемую высоту, ширину коридоров, уклоны, покрытие и интенсивность работы. Эти данные позволяют проверить мачту, двигатель и ходовую часть.
Контроль исполнения JAC CPCD70H-4800
В договорных документах указывают модель полностью, вместе с выбранной мачтой и навесным оборудованием. Высотные ограничения проверяют при сложенной мачте и с установленным защитным ограждением. До ввода в работу проверяют тормоза, рулевое управление, подъём и опускание на свободной площадке.
Проверенные параметры JAC CPCD70H-4800
- Грузоподъемность, кг: 7000
- Высота подъема, мм: 4800
- Размер вил (ДхШхТ), мм: 1220×150×70
- Расстояние до точки приложения нагрузки, мм: 600
- Габариты: 3640 × 2045 × 2500 мм
- Тип двигателя: Дизельный
- Угол наклона мачты (перед./задн.), град: 8/10
- Минимальный радиус поворота, мм: 3580
- Минимальный диаметр разворота, мм: 5500
- Минимальная ширина рабочего коридора (AST), мм: 3670
