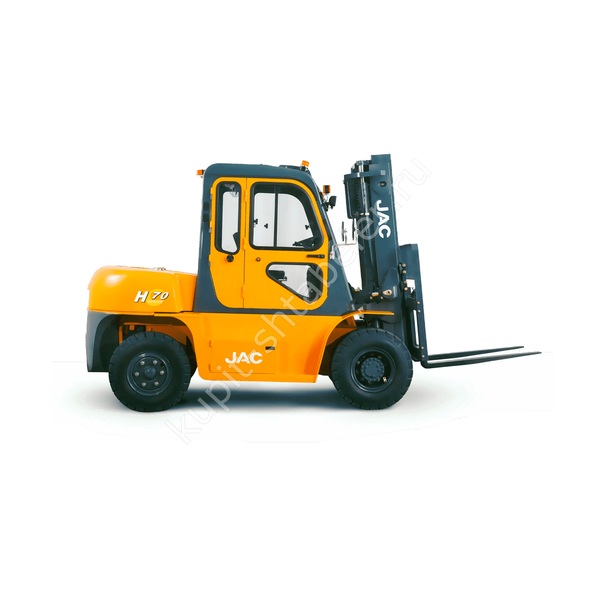

JAC CPCD70H-6000: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Эта позиция выделена отдельно, чтобы не объединять разные высоты подъёма и исполнения одной линейки. Основные данные: грузоподъёмность 7000 кг; высота подъёма 6000 мм; длина вил 1220 мм.
Груз и мачта
Номинальная грузоподъёмность указана для расчётного центра тяжести. На большой высоте и при смещении груза используют диаграмму остаточной грузоподъёмности.
Габариты машины
длина без вил 3640; ширина 2045; высота сложенной мачты 3185; масса 9970. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 3580; рабочий коридор 3670; клиренс 250. Проёмы и площадки разворота измеряют заранее. Дополнительно учитывают защитное ограждение, мачту и свес груза.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 22; преодолеваемый уклон 22. Тип двигателя и комплектацию подтверждают в спецификации. Интервалы обслуживания планируют по моточасам и условиям площадки.
Покрытие и ходовая часть
Тип шин и допустимый клиренс выбирают под фактическое покрытие. Для улицы учитывают стыки, уклоны и осадки; для помещений проверяют следообразование шин, вентиляцию и ограничения по выбросам.
Комплектация и навесное оборудование
До заказа согласуют мачту, вилы, тип шин, оснащение рабочего места и навесное устройство. Спецификация должна учитывать изменение центра тяжести после установки оборудования.
Проверка при получении
Перед вводом в эксплуатацию сверяют комплектацию, проверяют торможение и руление, осматривают несущие узлы и гидросистему. Испытание с грузом проводят ступенчато.
Данные для подбора
Для подбора передают размеры и массу груза, рабочую высоту, план маршрута, данные о покрытии и график смен. Схема центра тяжести обязательна для длинномерной или нестандартной тары.
Контроль исполнения JAC CPCD70H-6000
Подбор начинают с проверки полного обозначения, а затем сопоставляют каждый рабочий параметр. План склада проверяют с учётом поддона, свеса груза и зоны, необходимой для выравнивания перед стеллажом. В акте приёмки отмечают модель, серийный номер, параметры батареи или двигателя и фактическую комплектацию.
Проверенные параметры JAC CPCD70H-6000
- Грузоподъемность, кг: 7000
- Высота подъема, мм: 6000
- Размер вил (ДхШхТ), мм: 1220×150×70
- Расстояние до точки приложения нагрузки, мм: 600
- Габариты: 3640 × 2045 × 2500 мм
- Тип двигателя: Дизельный
- Угол наклона мачты (перед./задн.), град: 8/10
- Минимальный радиус поворота, мм: 3580
- Минимальный диаметр разворота, мм: 5500
- Минимальная ширина рабочего коридора (AST), мм: 3670
