Фото серии
О модели

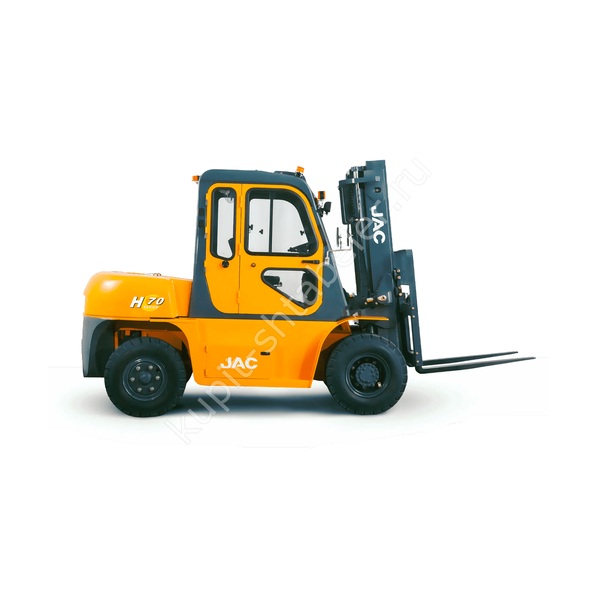

JAC CPCD70H: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Параметры приведены для одного варианта комплектации. Перед заказом их сверяют с шильдиком и спецификацией поставки. Основные данные: грузоподъёмность 7000 кг; высота подъёма 3000 мм; длина вил 1220 мм.
Груз и мачта
Перед работой на верхних отметках запрашивают диаграмму мачты. Она показывает допустимую массу для конкретной высоты и центра груза.
Габариты машины
длина без вил 3640; ширина 2045; высота сложенной мачты 2510; масса 9970. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 3580; рабочий коридор 3670; клиренс 250. Проёмы и площадки разворота измеряют заранее. Дополнительно учитывают защитное ограждение, мачту и свес груза.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 22; преодолеваемый уклон 22. Для сравнения вариантов учитывают не только мощность, но и среду эксплуатации, доступность сервиса и ежедневную нагрузку.
Покрытие и ходовая часть
Тип шин и допустимый клиренс выбирают под фактическое покрытие. Для улицы учитывают стыки, уклоны и осадки; для помещений проверяют следообразование шин, вентиляцию и ограничения по выбросам.
Комплектация и навесное оборудование
До заказа согласуют мачту, вилы, тип шин, оснащение рабочего места и навесное устройство. Спецификация должна учитывать изменение центра тяжести после установки оборудования.
Проверка при получении
Полученную машину проверяют по спецификации и шильдику. Осмотр охватывает вилы, каретку, мачту, шины и гидравлику, после чего выполняют пробный цикл на свободной площадке.
Данные для подбора
Для подбора передают размеры и массу груза, рабочую высоту, план маршрута, данные о покрытии и график смен. Схема центра тяжести обязательна для длинномерной или нестандартной тары.
Контроль исполнения JAC CPCD70H
Подбор начинают с проверки полного обозначения, а затем сопоставляют каждый рабочий параметр. Контрольный маршрут должен включать рампу, ворота, участки встречного движения и подход к месту разгрузки. Итоговая проверка включает документы, маркировку, внешний осмотр и короткий рабочий тест.
Проверенные параметры JAC CPCD70H
- Грузоподъемность, кг: 7000
- Высота подъема, мм: 3000
- Размер вил (ДхШхТ), мм: 1220×150×70
- Расстояние до точки приложения нагрузки, мм: 600
- Габариты: 3640 × 2045 × 2500 мм
- Тип двигателя: Дизельный
- Высота подъёма, мм: 3000
- Угол наклона мачты (перед./задн.), град: 8/10
- Минимальный радиус поворота, мм: 3580
- Минимальный диаметр разворота, мм: 5500
