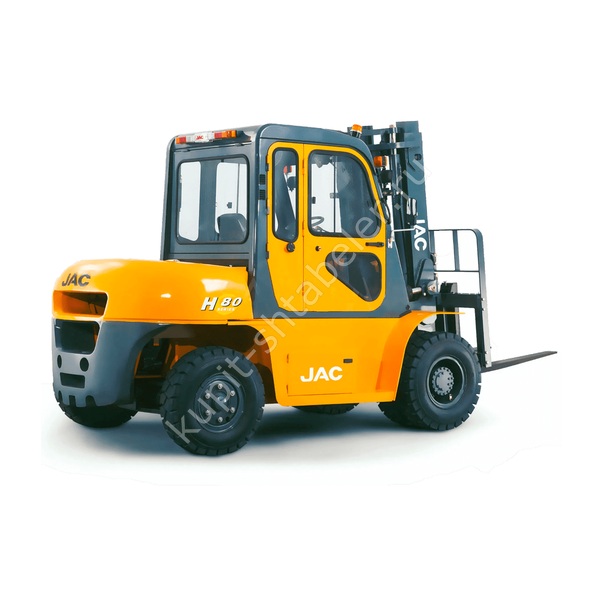

JAC CPCD80H-4500: исполнение и назначение
Дизельный погрузчик рассчитан на складские и производственные операции. Модель зафиксирована с точной конфигурацией мачты. Характеристики соседних вариантов серии к ней не подмешиваются. Основные данные: грузоподъёмность 8000 кг; высота подъёма 4500 мм; длина вил 1220 мм.
Груз и мачта
Грузоподъёмность проверяют вместе с центром тяжести и диаграммой мачты. Длинный или смещённый груз меняет допустимую нагрузку.
Габариты машины
длина без вил 3610; ширина 1995; высота сложенной мачты 2640; масса 10460. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 3370; рабочий коридор 3100; клиренс 220. Проёмы и площадки разворота измеряют заранее. Дополнительно учитывают защитное ограждение, мачту и свес груза.
Двигатель и рабочий режим
двигатель Дизельный; скорость с грузом 24; преодолеваемый уклон 20. Тип двигателя и комплектацию подтверждают в спецификации. Интервалы обслуживания планируют по моточасам и условиям площадки.
Покрытие и ходовая часть
Тип шин и допустимый клиренс выбирают под фактическое покрытие. Для улицы учитывают стыки, уклоны и осадки; для помещений проверяют следообразование шин, вентиляцию и ограничения по выбросам.
Комплектация и навесное оборудование
В коммерческой спецификации фиксируют мачту, вилы, шины, кабину или защитное ограждение и навесное оборудование. Любое смещение центра груза из-за навесного устройства требует повторной проверки остаточной грузоподъёмности.
Проверка при получении
Полученную машину проверяют по спецификации и шильдику. Осмотр охватывает вилы, каретку, мачту, шины и гидравлику, после чего выполняют пробный цикл на свободной площадке.
Данные для подбора
Для подбора передают размеры и массу груза, рабочую высоту, план маршрута, данные о покрытии и график смен. Схема центра тяжести обязательна для длинномерной или нестандартной тары.
Контроль исполнения JAC CPCD80H-4500
В заявке сохраняют полное обозначение модели: сокращение может привести к подбору другой мачты или грузоподъёмности. Отдельно проверяют покрытие, продольные уклоны и перепады в местах, где машина будет работать с грузом. После разгрузки проверяют свободный ход механизмов и работу органов управления без посторонних шумов.
Проверенные параметры JAC CPCD80H-4500
- Грузоподъемность, кг: 8000
- Высота подъема, мм: 4500
- Размер вил (ДхШхТ), мм: 1220×150×80
- Расстояние до точки приложения нагрузки, мм: 600
- Габариты: 3610 × 1995 × 2500 мм
- Тип двигателя: Дизельный
- Угол наклона мачты (перед./задн.), град: 6/12
- Минимальный радиус поворота, мм: 3370
- Минимальный диаметр разворота, мм: 5310
- Минимальная ширина рабочего коридора (AST), мм: 3100
