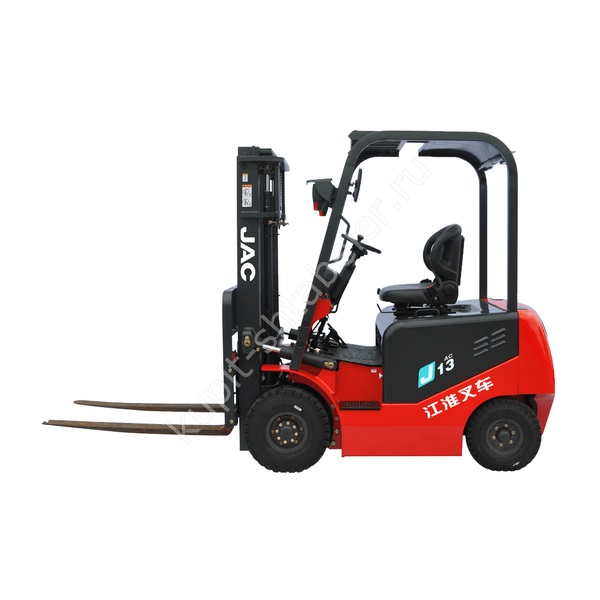

JAC CPD13J-6000: исполнение и назначение
Электропогрузчик рассчитан на складские и производственные операции. Модель зафиксирована с точной конфигурацией мачты. Характеристики соседних вариантов серии к ней не подмешиваются. Основные данные: грузоподъёмность 1300 кг; высота подъёма 6000 мм; длина вил 1070 мм.
Груз и мачта
Номинальная грузоподъёмность указана для расчётного центра тяжести. На большой высоте и при смещении груза используют диаграмму остаточной грузоподъёмности.
Габариты машины
длина без вил 2158; ширина 1072; высота сложенной мачты 2560; масса 2840. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 1990; рабочий коридор 2190; клиренс 93. Проёмы и площадки разворота измеряют заранее. Дополнительно учитывают защитное ограждение, мачту и свес груза.
Двигатель и рабочий режим
двигатель Электрический; скорость с грузом 12; преодолеваемый уклон 15. Батарея: 48/400. Рабочий режим определяет требования к двигателю, охлаждению и сервисному интервалу. Комплектация должна быть записана в заказе.
Покрытие и ходовая часть
Перед выбором шин осматривают пол, стыки плит и открытые участки маршрута. Для закрытых помещений дополнительно учитывают вентиляцию и требования к чистоте покрытия.
Комплектация и навесное оборудование
До заказа согласуют мачту, вилы, тип шин, оснащение рабочего места и навесное устройство. Спецификация должна учитывать изменение центра тяжести после установки оборудования.
Проверка при получении
Перед вводом в эксплуатацию сверяют комплектацию, проверяют торможение и руление, осматривают несущие узлы и гидросистему. Испытание с грузом проводят ступенчато.
Данные для подбора
Менеджеру нужны масса и габариты груза, максимальная высота, ширина проходов, покрытие, уклоны и продолжительность смены. Для нестандартного груза прикладывают схему с положением центра тяжести.
Контроль исполнения JAC CPD13J-6000
Для этой версии фиксируют полный индекс модели и отдельно подтверждают мачту, вилы и силовую установку. Замеры выполняют с тем типом палеты и теми габаритами груза, которые используются на складе. При приёмке сверяют шильдик, комплектность, состояние вил и отсутствие течей после пробного цикла.
Проверенные параметры JAC CPD13J-6000
- Грузоподъемность, кг: 1300
- Высота подъема, мм: 6000
- Размер вил (ДхШхТ), мм: 1070×122×40
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 2158 × 1072 × 1020 мм
- Тип двигателя: Электрический
- Угол наклона мачты (перед./задн.), град: 6/12
- Минимальный радиус поворота, мм: 1990
- Минимальный диаметр разворота, мм: 3397
- Минимальная ширина рабочего коридора (AST), мм: 2190
