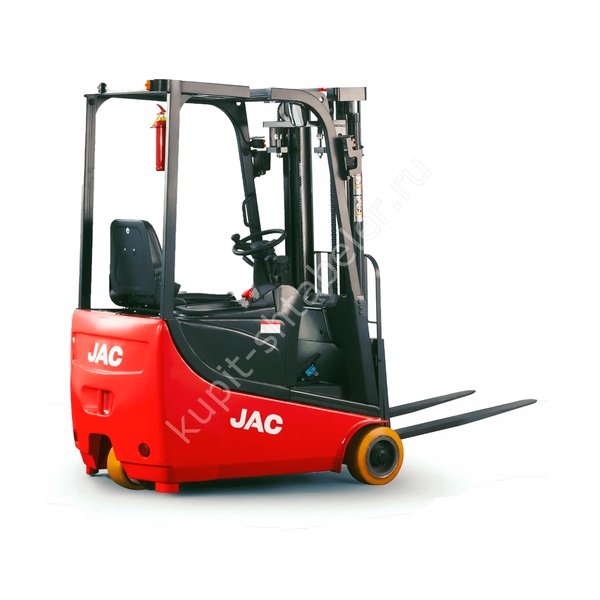

JAC CPD13S MINI: исполнение и назначение
Электропогрузчик рассчитан на складские и производственные операции. Модель зафиксирована с точной конфигурацией мачты. Характеристики соседних вариантов серии к ней не подмешиваются. Основные данные: грузоподъёмность 1300 кг; высота подъёма 3000 мм; длина вил 950 мм.
Груз и мачта
Грузоподъёмность проверяют вместе с центром тяжести и диаграммой мачты. Длинный или смещённый груз меняет допустимую нагрузку.
Габариты машины
длина без вил 2530; ширина 917; высота сложенной мачты 1995; масса 2050. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 1348; рабочий коридор 3038; клиренс 90. Для планировки склада важны и радиус поворота, и длина машины с вилами. Эти значения проверяют на самом узком участке.
Двигатель и рабочий режим
двигатель Электрический; скорость с грузом 6.2; преодолеваемый уклон 6. Батарея: 24/300. Тип двигателя и комплектацию подтверждают в спецификации. Интервалы обслуживания планируют по моточасам и условиям площадки.
Покрытие и ходовая часть
Тип шин и допустимый клиренс выбирают под фактическое покрытие. Для улицы учитывают стыки, уклоны и осадки; для помещений проверяют следообразование шин, вентиляцию и ограничения по выбросам.
Комплектация и навесное оборудование
Состав поставки записывают по позициям: мачта, вилы, шины, защита оператора и навесное оборудование. Для каретки или захвата повторно рассчитывают центр груза и допустимую массу.
Проверка при получении
Полученную машину проверяют по спецификации и шильдику. Осмотр охватывает вилы, каретку, мачту, шины и гидравлику, после чего выполняют пробный цикл на свободной площадке.
Данные для подбора
В заявку включают параметры груза, требуемую высоту, ширину коридоров, уклоны, покрытие и интенсивность работы. Эти данные позволяют проверить мачту, двигатель и ходовую часть.
Контроль исполнения JAC CPD13S MINI
Подбор начинают с проверки полного обозначения, а затем сопоставляют каждый рабочий параметр. Ширину прохода подтверждают замером в рабочей зоне, где возможны выступы колонн, отбойников и стеллажей. Расхождения по шильдику или комплектации фиксируют до начала эксплуатации и передачи техники оператору.
Проверенные параметры JAC CPD13S MINI
- Грузоподъемность, кг: 1300
- Высота подъема, мм: 3000
- Размер вил (ДхШхТ), мм: 950×100×36
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 2530 × 917 × 1980 мм
- Тип двигателя: Электрический
- Высота подъёма, мм: 3000
- Угол наклона мачты (перед./задн.), град: 2/5
- Минимальный радиус поворота, мм: 1348
- Минимальная ширина рабочего коридора (AST), мм: 3038
