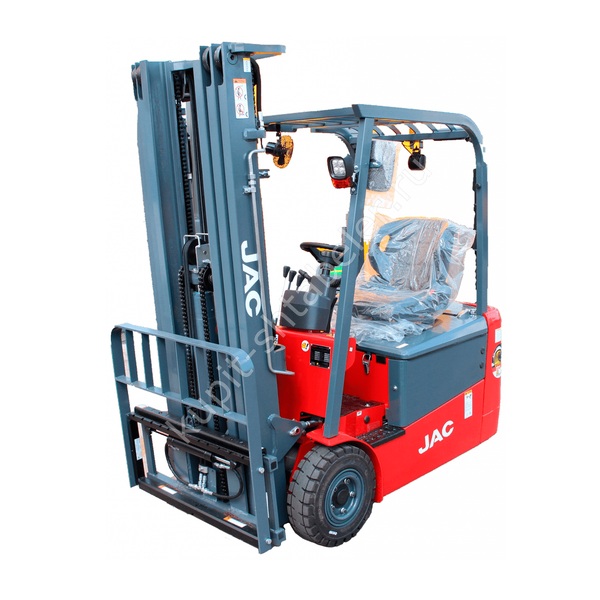

JAC CPD16 SA3-4500: исполнение и назначение
Электропогрузчик рассчитан на складские и производственные операции. Модель зафиксирована с точной конфигурацией мачты. Характеристики соседних вариантов серии к ней не подмешиваются. Основные данные: грузоподъёмность 1600 кг; высота подъёма 4500 мм; длина вил 1070 мм.
Груз и мачта
Для нестандартной тары отдельно считают центр тяжести и свес. Ориентироваться только на массу груза недостаточно.
Габариты машины
длина без вил 1930; ширина 1066; высота сложенной мачты 2070; масса 3200. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 1550; рабочий коридор 1750; клиренс 102. Для планировки склада важны и радиус поворота, и длина машины с вилами. Эти значения проверяют на самом узком участке.
Двигатель и рабочий режим
двигатель Электрический; скорость с грузом 14; преодолеваемый уклон 15. Батарея: 48/500. До поставки фиксируют двигатель, шины и навесное оборудование. Эти параметры влияют на обслуживание и работу на конкретном покрытии.
Покрытие и ходовая часть
Перед выбором шин осматривают пол, стыки плит и открытые участки маршрута. Для закрытых помещений дополнительно учитывают вентиляцию и требования к чистоте покрытия.
Комплектация и навесное оборудование
До заказа согласуют мачту, вилы, тип шин, оснащение рабочего места и навесное устройство. Спецификация должна учитывать изменение центра тяжести после установки оборудования.
Проверка при получении
Перед вводом в эксплуатацию сверяют комплектацию, проверяют торможение и руление, осматривают несущие узлы и гидросистему. Испытание с грузом проводят ступенчато.
Данные для подбора
Менеджеру нужны масса и габариты груза, максимальная высота, ширина проходов, покрытие, уклоны и продолжительность смены. Для нестандартного груза прикладывают схему с положением центра тяжести.
Контроль исполнения JAC CPD16 SA3-4500
В договорных документах указывают модель полностью, вместе с выбранной мачтой и навесным оборудованием. Для тесной зоны полезна пробная разметка корпуса и траектории вил до оформления поставки. Пробный цикл проводят без груза, затем с контрольной нагрузкой в пределах инструкции производителя.
Проверенные параметры JAC CPD16 SA3-4500
- Грузоподъемность, кг: 1600
- Высота подъема, мм: 4500
- Размер вил (ДхШхТ), мм: 1070×100×40
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 1930 × 1066 × 980 мм
- Тип двигателя: Электрический
- Угол наклона мачты (перед./задн.), град: 6.5/6.5
- Минимальный радиус поворота, мм: 1550
- Минимальный диаметр разворота, мм: 3070
- Минимальная ширина рабочего коридора (AST), мм: 1750
