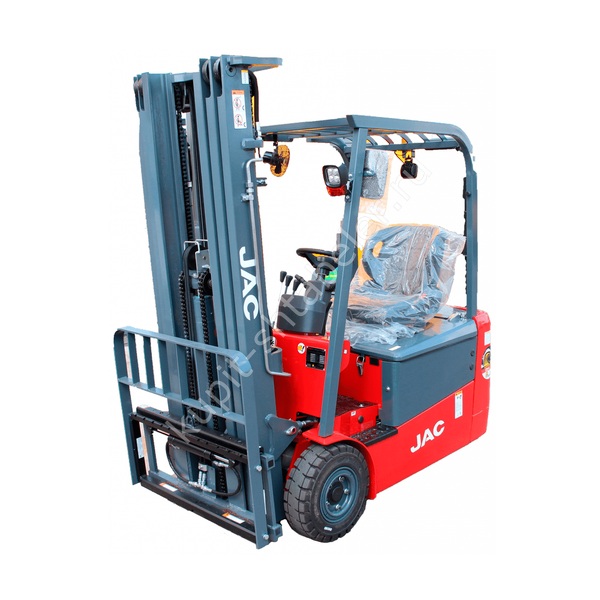

JAC CPD16 SA3-6000: исполнение и назначение
Электропогрузчик рассчитан на складские и производственные операции. Параметры приведены для одного варианта комплектации. Перед заказом их сверяют с шильдиком и спецификацией поставки. Основные данные: грузоподъёмность 1600 кг; высота подъёма 6000 мм; длина вил 1070 мм.
Груз и мачта
Вилы должны полностью поддерживать палету. Если груз длиннее или центр смещён вперёд, разрешённую массу уточняют до покупки.
Габариты машины
длина без вил 1930; ширина 1066; высота сложенной мачты 2620; масса 3200. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 1550; рабочий коридор 1750; клиренс 102. Маршрут промеряют от ворот до рабочей точки, включая повороты, рампы и места встречного движения.
Двигатель и рабочий режим
двигатель Электрический; скорость с грузом 14; преодолеваемый уклон 15. Батарея: 48/500. Тип двигателя и комплектацию подтверждают в спецификации. Интервалы обслуживания планируют по моточасам и условиям площадки.
Покрытие и ходовая часть
Перед выбором шин осматривают пол, стыки плит и открытые участки маршрута. Для закрытых помещений дополнительно учитывают вентиляцию и требования к чистоте покрытия.
Комплектация и навесное оборудование
Состав поставки записывают по позициям: мачта, вилы, шины, защита оператора и навесное оборудование. Для каретки или захвата повторно рассчитывают центр груза и допустимую массу.
Проверка при получении
Перед вводом в эксплуатацию сверяют комплектацию, проверяют торможение и руление, осматривают несущие узлы и гидросистему. Испытание с грузом проводят ступенчато.
Данные для подбора
В заявку включают параметры груза, требуемую высоту, ширину коридоров, уклоны, покрытие и интенсивность работы. Эти данные позволяют проверить мачту, двигатель и ходовую часть.
Контроль исполнения JAC CPD16 SA3-6000
Эту модификацию сверяют по модели целиком, поскольку близкие обозначения серии относятся к разным исполнениям. Рабочий коридор сравнивают не с расстоянием между стойками, а с фактически свободной шириной у пола. Перед первой сменой осматривают соединения гидравлики, крепление вил, колёса и защитные устройства.
Проверенные параметры JAC CPD16 SA3-6000
- Грузоподъемность, кг: 1600
- Высота подъема, мм: 6000
- Размер вил (ДхШхТ), мм: 1070×100×40
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 1930 × 1066 × 980 мм
- Тип двигателя: Электрический
- Угол наклона мачты (перед./задн.), град: 6.5/6.5
- Минимальный радиус поворота, мм: 1550
- Минимальный диаметр разворота, мм: 3070
- Минимальная ширина рабочего коридора (AST), мм: 1750
