О модели

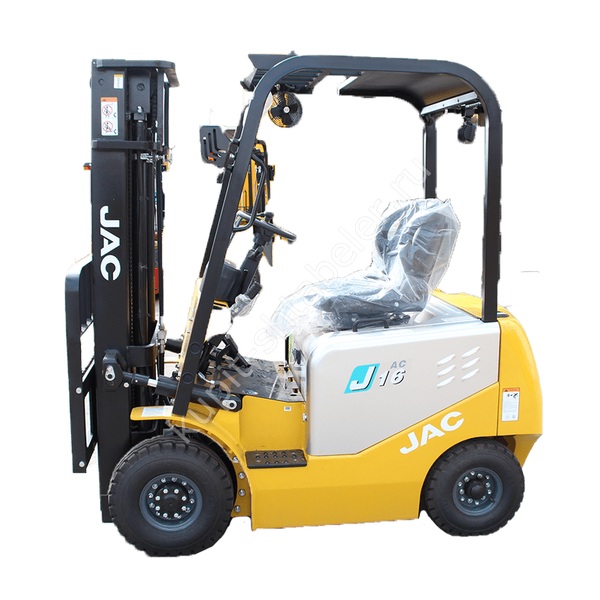

JAC CPD16J-4800: исполнение и назначение
Электропогрузчик рассчитан на складские и производственные операции. Карточка относится к конкретному исполнению по мачте. Похожие обозначения с другой высотой подъёма учитываются как отдельные модификации. Основные данные: грузоподъёмность 1600 кг; высота подъёма 4800 мм; длина вил 1070 мм.
Груз и мачта
Перед работой на верхних отметках запрашивают диаграмму мачты. Она показывает допустимую массу для конкретной высоты и центра груза.
Габариты машины
длина без вил 2220; ширина 1072; высота сложенной мачты 2110; масса 3000. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2030; рабочий коридор 2230; клиренс 93. Габариты сопоставляют с воротами, контейнерами и рабочими рядами. На уклонах отдельно проверяют сцепление и допустимый режим.
Двигатель и рабочий режим
двигатель Электрический; скорость с грузом 12; преодолеваемый уклон 15. Батарея: 48/400. Рабочий режим определяет требования к двигателю, охлаждению и сервисному интервалу. Комплектация должна быть записана в заказе.
Покрытие и ходовая часть
Перед выбором шин осматривают пол, стыки плит и открытые участки маршрута. Для закрытых помещений дополнительно учитывают вентиляцию и требования к чистоте покрытия.
Комплектация и навесное оборудование
Состав поставки записывают по позициям: мачта, вилы, шины, защита оператора и навесное оборудование. Для каретки или захвата повторно рассчитывают центр груза и допустимую массу.
Проверка при получении
При приёмке сверяют модель и шильдик, осматривают мачту, вилы, шины и гидролинии. Затем проверяют тормоза, рулевое управление и работу подъёма без резкого перехода к максимальной нагрузке.
Данные для подбора
Менеджеру нужны масса и габариты груза, максимальная высота, ширина проходов, покрытие, уклоны и продолжительность смены. Для нестандартного груза прикладывают схему с положением центра тяжести.
Контроль исполнения JAC CPD16J-4800
При согласовании техники модель переносят в спецификацию без сокращений и замены похожим индексом. Контрольный маршрут должен включать рампу, ворота, участки встречного движения и подход к месту разгрузки. После разгрузки проверяют свободный ход механизмов и работу органов управления без посторонних шумов.
Проверенные параметры JAC CPD16J-4800
- Грузоподъемность, кг: 1600
- Высота подъема, мм: 4800
- Размер вил (ДхШхТ), мм: 1070×122×40
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 2220 × 1072 × 1020 мм
- Тип двигателя: Электрический
- Угол наклона мачты (перед./задн.), град: 6/10
- Минимальный радиус поворота, мм: 2030
- Минимальный диаметр разворота, мм: 3437
- Минимальная ширина рабочего коридора (AST), мм: 2230
