О модели

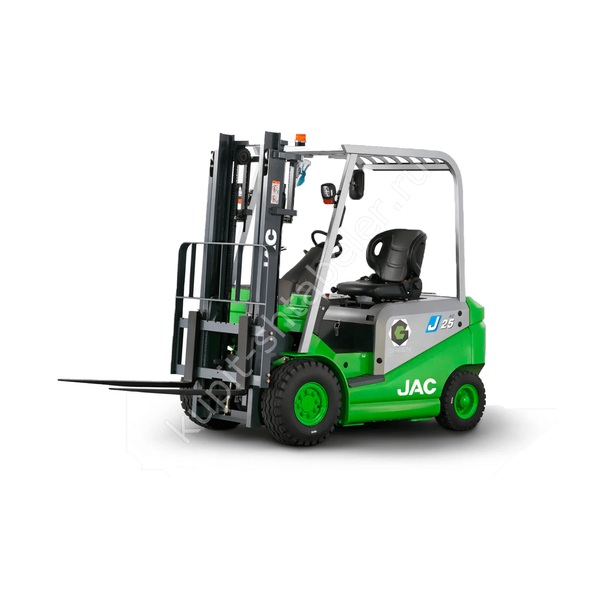

JAC CPD20S-4800: исполнение и назначение
Электропогрузчик рассчитан на складские и производственные операции. Модель зафиксирована с точной конфигурацией мачты. Характеристики соседних вариантов серии к ней не подмешиваются. Основные данные: грузоподъёмность 2000 кг; высота подъёма 4800 мм; длина вил 1070 мм.
Груз и мачта
Номинальная грузоподъёмность указана для расчётного центра тяжести. На большой высоте и при смещении груза используют диаграмму остаточной грузоподъёмности.
Габариты машины
длина без вил 2410; ширина 1163; высота сложенной мачты 2150; масса 3850. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2200; рабочий коридор 2400; клиренс 110. Для планировки склада важны и радиус поворота, и длина машины с вилами. Эти значения проверяют на самом узком участке.
Двигатель и рабочий режим
двигатель Электрический; скорость с грузом 12; преодолеваемый уклон 15. Батарея: 48/600. Рабочий режим определяет требования к двигателю, охлаждению и сервисному интервалу. Комплектация должна быть записана в заказе.
Покрытие и ходовая часть
Ходовую часть сопоставляют с покрытием и маршрутом. Неровности, рампы и работа на улице влияют на выбор шин, клиренса и допустимой скорости движения.
Комплектация и навесное оборудование
До заказа согласуют мачту, вилы, тип шин, оснащение рабочего места и навесное устройство. Спецификация должна учитывать изменение центра тяжести после установки оборудования.
Проверка при получении
Полученную машину проверяют по спецификации и шильдику. Осмотр охватывает вилы, каретку, мачту, шины и гидравлику, после чего выполняют пробный цикл на свободной площадке.
Данные для подбора
Для подбора передают размеры и массу груза, рабочую высоту, план маршрута, данные о покрытии и график смен. Схема центра тяжести обязательна для длинномерной или нестандартной тары.
Контроль исполнения JAC CPD20S-4800
Для этой версии фиксируют полный индекс модели и отдельно подтверждают мачту, вилы и силовую установку. Контрольный маршрут должен включать рампу, ворота, участки встречного движения и подход к месту разгрузки. Расхождения по шильдику или комплектации фиксируют до начала эксплуатации и передачи техники оператору.
Проверенные параметры JAC CPD20S-4800
- Грузоподъемность, кг: 2000
- Высота подъема, мм: 4800
- Размер вил (ДхШхТ), мм: 1070×122×40
- Расстояние до точки приложения нагрузки, мм: 500
- Габариты: 2410 × 1163 × 990 мм
- Тип двигателя: Электрический
- Угол наклона мачты (перед./задн.), град: 8/10
- Минимальный радиус поворота, мм: 2200
- Минимальный диаметр разворота, мм: 3865
- Минимальная ширина рабочего коридора (AST), мм: 2400
