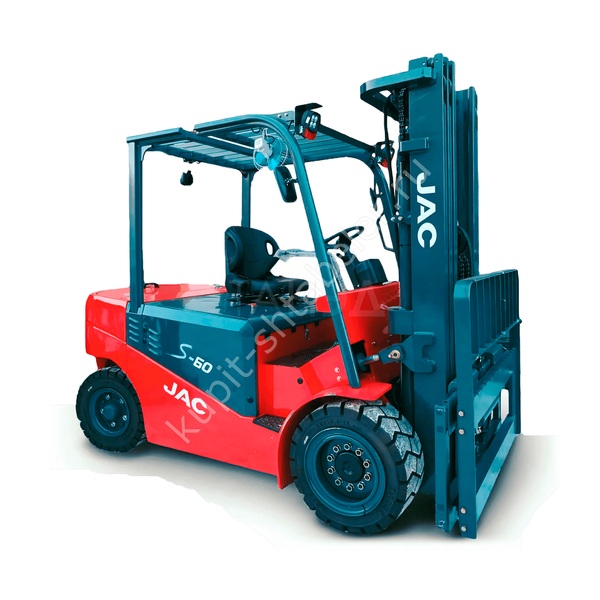

JAC CPD50S-4500: исполнение и назначение
Электропогрузчик рассчитан на складские и производственные операции. Карточка относится к конкретному исполнению по мачте. Похожие обозначения с другой высотой подъёма учитываются как отдельные модификации. Основные данные: грузоподъёмность 5000 кг; высота подъёма 4500 мм; длина вил 1220 мм.
Груз и мачта
Вилы должны полностью поддерживать палету. Если груз длиннее или центр смещён вперёд, разрешённую массу уточняют до покупки.
Габариты машины
длина без вил 3134; ширина 1520; высота сложенной мачты 2365; масса 8950. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2780; рабочий коридор 4350; клиренс 145. Маршрут промеряют от ворот до рабочей точки, включая повороты, рампы и места встречного движения.
Двигатель и рабочий режим
двигатель Электрический; скорость с грузом 12; преодолеваемый уклон 12. Батарея: 80/542. Для сравнения вариантов учитывают не только мощность, но и среду эксплуатации, доступность сервиса и ежедневную нагрузку.
Покрытие и ходовая часть
Тип шин и допустимый клиренс выбирают под фактическое покрытие. Для улицы учитывают стыки, уклоны и осадки; для помещений проверяют следообразование шин, вентиляцию и ограничения по выбросам.
Комплектация и навесное оборудование
В коммерческой спецификации фиксируют мачту, вилы, шины, кабину или защитное ограждение и навесное оборудование. Любое смещение центра груза из-за навесного устройства требует повторной проверки остаточной грузоподъёмности.
Проверка при получении
При приёмке сверяют модель и шильдик, осматривают мачту, вилы, шины и гидролинии. Затем проверяют тормоза, рулевое управление и работу подъёма без резкого перехода к максимальной нагрузке.
Данные для подбора
Для подбора передают размеры и массу груза, рабочую высоту, план маршрута, данные о покрытии и график смен. Схема центра тяжести обязательна для длинномерной или нестандартной тары.
Контроль исполнения JAC CPD50S-4500
В договорных документах указывают модель полностью, вместе с выбранной мачтой и навесным оборудованием. План склада проверяют с учётом поддона, свеса груза и зоны, необходимой для выравнивания перед стеллажом. Перед первой сменой осматривают соединения гидравлики, крепление вил, колёса и защитные устройства.
Проверенные параметры JAC CPD50S-4500
- Грузоподъемность, кг: 5000
- Высота подъема, мм: 4500
- Размер вил (ДхШхТ), мм: 1220×150×60
- Расстояние до точки приложения нагрузки, мм: 600
- Габариты: 3134 × 1520 × 1020 мм
- Тип двигателя: Электрический
- Угол наклона мачты (перед./задн.), град: 6/9
- Минимальный радиус поворота, мм: 2780
- Минимальная ширина рабочего коридора (AST), мм: 4350
- Клиренс рамы (без нагрузки), мм: 145
