Фото серии
О модели

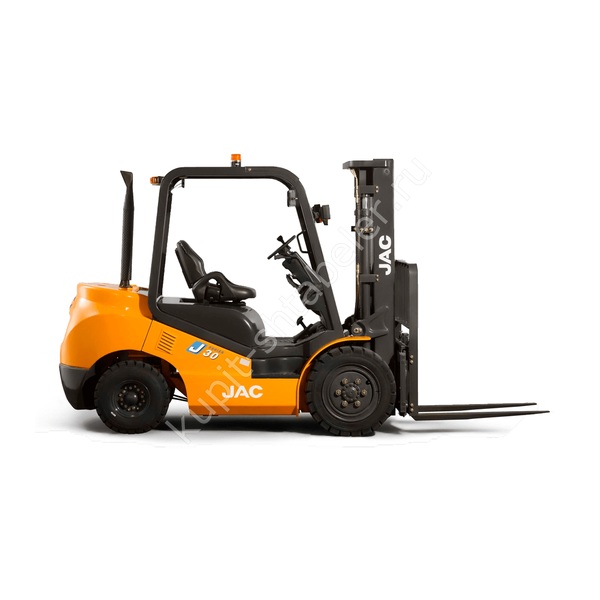

JAC CPQD30-4500: исполнение и назначение
Газ-бензиновый погрузчик рассчитан на складские и производственные операции. Параметры приведены для одного варианта комплектации. Перед заказом их сверяют с шильдиком и спецификацией поставки. Основные данные: грузоподъёмность 3000 кг; высота подъёма 4500 мм; длина вил 1070 мм.
Груз и мачта
Номинальная грузоподъёмность указана для расчётного центра тяжести. На большой высоте и при смещении груза используют диаграмму остаточной грузоподъёмности.
Габариты машины
длина без вил 2740; ширина 1230; высота сложенной мачты 2100; масса 4300. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2500; рабочий коридор 2700. Для планировки склада важны и радиус поворота, и длина машины с вилами. Эти значения проверяют на самом узком участке.
Двигатель и рабочий режим
двигатель Газ-бензин; скорость с грузом 19. Силовую установку выбирают с учётом помещения, вентиляции и длительности смены. Расходники и регламент уточняют для фактического двигателя.
Покрытие и ходовая часть
Тип шин и допустимый клиренс выбирают под фактическое покрытие. Для улицы учитывают стыки, уклоны и осадки; для помещений проверяют следообразование шин, вентиляцию и ограничения по выбросам.
Комплектация и навесное оборудование
Состав поставки записывают по позициям: мачта, вилы, шины, защита оператора и навесное оборудование. Для каретки или захвата повторно рассчитывают центр груза и допустимую массу.
Проверка при получении
Перед вводом в эксплуатацию сверяют комплектацию, проверяют торможение и руление, осматривают несущие узлы и гидросистему. Испытание с грузом проводят ступенчато.
Данные для подбора
Для подбора передают размеры и массу груза, рабочую высоту, план маршрута, данные о покрытии и график смен. Схема центра тяжести обязательна для длинномерной или нестандартной тары.
Контроль исполнения JAC CPQD30-4500
Для этой версии фиксируют полный индекс модели и отдельно подтверждают мачту, вилы и силовую установку. План склада проверяют с учётом поддона, свеса груза и зоны, необходимой для выравнивания перед стеллажом. Инструкцию и сервисный регламент привязывают к фактическому серийному номеру полученной машины.
Проверенные параметры JAC CPQD30-4500
- Грузоподъемность, кг: 3000
- Высота подъема, мм: 4500
- Тип двигателя: Газ-бензин
- Минимальный радиус разворота, мм: 2500
- Размер вил, мм: 1070х125х45
- Тип шин: Пневматика
- Масса, кг: 4300
- Минимальный диаметр разворота, мм: 4285
- Мин. ширина рабочего коридора, мм: 2700
- Скорость хода (с грузом), км/ч: 19
