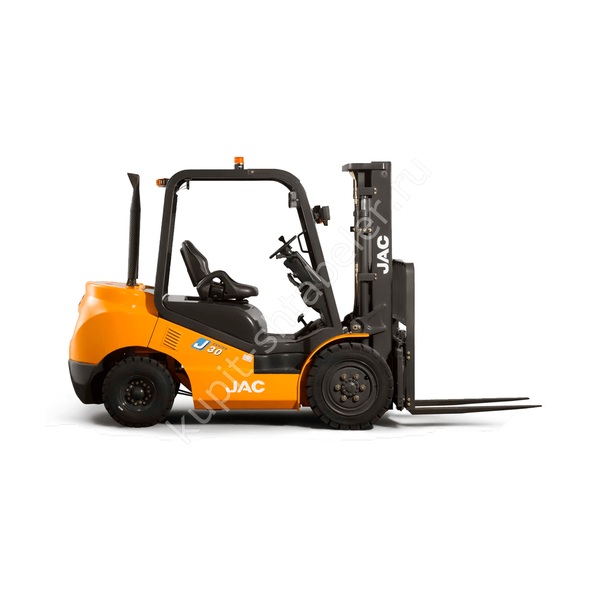

JAC CPQD30: исполнение и назначение
Газ-бензиновый погрузчик рассчитан на складские и производственные операции. Карточка относится к конкретному исполнению по мачте. Похожие обозначения с другой высотой подъёма учитываются как отдельные модификации. Основные данные: грузоподъёмность 3000 кг; высота подъёма 3000 мм; длина вил 1070 мм.
Груз и мачта
Вилы должны полностью поддерживать палету. Если груз длиннее или центр смещён вперёд, разрешённую массу уточняют до покупки.
Габариты машины
длина без вил 2740; ширина 1230; высота сложенной мачты 2075; масса 4300. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2500; рабочий коридор 2700. Проёмы и площадки разворота измеряют заранее. Дополнительно учитывают защитное ограждение, мачту и свес груза.
Двигатель и рабочий режим
двигатель Газ-бензин; скорость с грузом 19. Рабочий режим определяет требования к двигателю, охлаждению и сервисному интервалу. Комплектация должна быть записана в заказе.
Покрытие и ходовая часть
Перед выбором шин осматривают пол, стыки плит и открытые участки маршрута. Для закрытых помещений дополнительно учитывают вентиляцию и требования к чистоте покрытия.
Комплектация и навесное оборудование
В коммерческой спецификации фиксируют мачту, вилы, шины, кабину или защитное ограждение и навесное оборудование. Любое смещение центра груза из-за навесного устройства требует повторной проверки остаточной грузоподъёмности.
Проверка при получении
Полученную машину проверяют по спецификации и шильдику. Осмотр охватывает вилы, каретку, мачту, шины и гидравлику, после чего выполняют пробный цикл на свободной площадке.
Данные для подбора
Менеджеру нужны масса и габариты груза, максимальная высота, ширина проходов, покрытие, уклоны и продолжительность смены. Для нестандартного груза прикладывают схему с положением центра тяжести.
Контроль исполнения JAC CPQD30
Перед расчётом проверяют не только семейство, но и полный индекс исполнения из карточки и заводской таблички. Высотные ограничения проверяют при сложенной мачте и с установленным защитным ограждением. Пробный цикл проводят без груза, затем с контрольной нагрузкой в пределах инструкции производителя.
Проверенные параметры JAC CPQD30
- Грузоподъемность, кг: 3000
- Высота подъема, мм: 3000
- Тип двигателя: Газ-бензин
- Минимальный радиус разворота, мм: 2500
- Размер вил, мм: 1070х125х45
- Тип шин: Пневматика
- Масса, кг: 4300
- Минимальный диаметр разворота, мм: 4285
- Мин. ширина рабочего коридора, мм: 2700
- Скорость хода (с грузом), км/ч: 19
