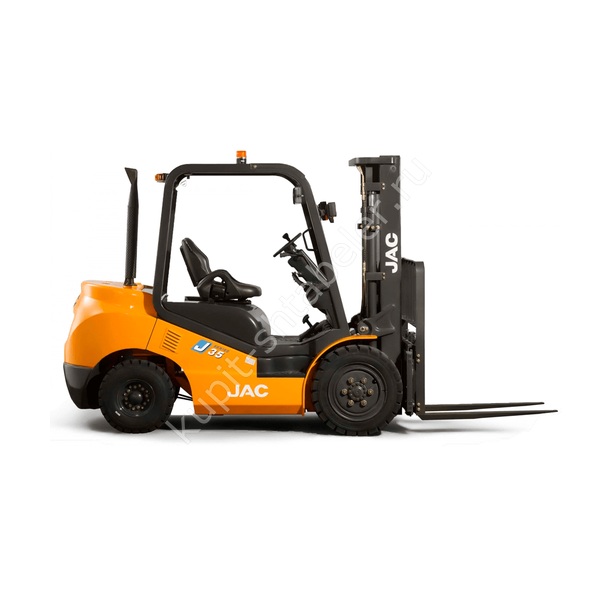

JAC CPQD35-4800: исполнение и назначение
Газ-бензиновый погрузчик рассчитан на складские и производственные операции. Модель зафиксирована с точной конфигурацией мачты. Характеристики соседних вариантов серии к ней не подмешиваются. Основные данные: грузоподъёмность 3500 кг; высота подъёма 4800 мм; длина вил 1070 мм.
Груз и мачта
Грузоподъёмность проверяют вместе с центром тяжести и диаграммой мачты. Длинный или смещённый груз меняет допустимую нагрузку.
Габариты машины
длина без вил 2740; ширина 1230; высота сложенной мачты 2200; масса 4300. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2500; рабочий коридор 2700. Габариты сопоставляют с воротами, контейнерами и рабочими рядами. На уклонах отдельно проверяют сцепление и допустимый режим.
Двигатель и рабочий режим
двигатель Газ-бензин; скорость с грузом 19. Рабочий режим определяет требования к двигателю, охлаждению и сервисному интервалу. Комплектация должна быть записана в заказе.
Покрытие и ходовая часть
Тип шин и допустимый клиренс выбирают под фактическое покрытие. Для улицы учитывают стыки, уклоны и осадки; для помещений проверяют следообразование шин, вентиляцию и ограничения по выбросам.
Комплектация и навесное оборудование
В коммерческой спецификации фиксируют мачту, вилы, шины, кабину или защитное ограждение и навесное оборудование. Любое смещение центра груза из-за навесного устройства требует повторной проверки остаточной грузоподъёмности.
Проверка при получении
Полученную машину проверяют по спецификации и шильдику. Осмотр охватывает вилы, каретку, мачту, шины и гидравлику, после чего выполняют пробный цикл на свободной площадке.
Данные для подбора
В заявку включают параметры груза, требуемую высоту, ширину коридоров, уклоны, покрытие и интенсивность работы. Эти данные позволяют проверить мачту, двигатель и ходовую часть.
Контроль исполнения JAC CPQD35-4800
Перед расчётом проверяют не только семейство, но и полный индекс исполнения из карточки и заводской таблички. Ширину прохода подтверждают замером в рабочей зоне, где возможны выступы колонн, отбойников и стеллажей. Расхождения по шильдику или комплектации фиксируют до начала эксплуатации и передачи техники оператору.
Проверенные параметры JAC CPQD35-4800
- Грузоподъемность, кг: 3500
- Высота подъема, мм: 4800
- Тип двигателя: Газ-бензин
- Минимальный радиус разворота, мм: 2500
- Размер вил, мм: 1070х125х45
- Тип шин: Пневматика
- Масса, кг: 4300
- Минимальный диаметр разворота, мм: 4285
- Мин. ширина рабочего коридора, мм: 2700
- Скорость хода (с грузом), км/ч: 19
