О модели

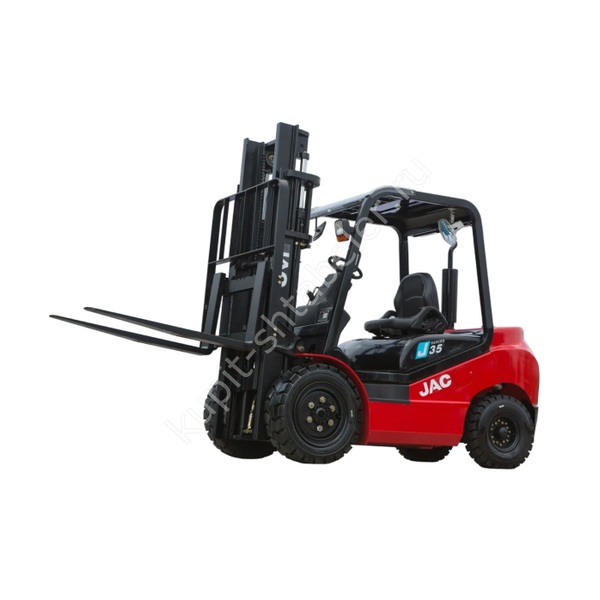

JAC CPQD35 EUROPA: исполнение и назначение
Газ-бензиновый погрузчик рассчитан на складские и производственные операции. Модель зафиксирована с точной конфигурацией мачты. Характеристики соседних вариантов серии к ней не подмешиваются. Основные данные: грузоподъёмность 3500 кг; высота подъёма 3000 мм; длина вил 1070 мм.
Груз и мачта
Номинальная грузоподъёмность указана для расчётного центра тяжести. На большой высоте и при смещении груза используют диаграмму остаточной грузоподъёмности.
Габариты машины
длина без вил 2805; ширина 1230; высота сложенной мачты 2065; масса 4820. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2575; рабочий коридор 2775. Для планировки склада важны и радиус поворота, и длина машины с вилами. Эти значения проверяют на самом узком участке.
Двигатель и рабочий режим
двигатель NISSAN GK25; скорость с грузом 18. Силовую установку выбирают с учётом помещения, вентиляции и длительности смены. Расходники и регламент уточняют для фактического двигателя.
Покрытие и ходовая часть
Перед выбором шин осматривают пол, стыки плит и открытые участки маршрута. Для закрытых помещений дополнительно учитывают вентиляцию и требования к чистоте покрытия.
Комплектация и навесное оборудование
Состав поставки записывают по позициям: мачта, вилы, шины, защита оператора и навесное оборудование. Для каретки или захвата повторно рассчитывают центр груза и допустимую массу.
Проверка при получении
При приёмке сверяют модель и шильдик, осматривают мачту, вилы, шины и гидролинии. Затем проверяют тормоза, рулевое управление и работу подъёма без резкого перехода к максимальной нагрузке.
Данные для подбора
В заявку включают параметры груза, требуемую высоту, ширину коридоров, уклоны, покрытие и интенсивность работы. Эти данные позволяют проверить мачту, двигатель и ходовую часть.
Контроль исполнения JAC CPQD35 EUROPA
Карточка относится к одному исполнению; параметры другого варианта серии использовать для него нельзя. Замеры выполняют с тем типом палеты и теми габаритами груза, которые используются на складе. Итоговая проверка включает документы, маркировку, внешний осмотр и короткий рабочий тест.
Проверенные параметры JAC CPQD35 EUROPA
- Грузоподъемность, кг: 3500
- Высота подъема, мм: 3000
- Тип двигателя: NISSAN GK25
- Минимальный радиус разворота, мм: 2575
- Размер вил, мм: 1070×125×45
- Тип шин: пневматика
- Масса, кг: 4820
- Минимальный диаметр разворота, мм: 2575
- Мин. ширина рабочего коридора, мм: 2775
- Скорость хода (с грузом), км/ч: 18
