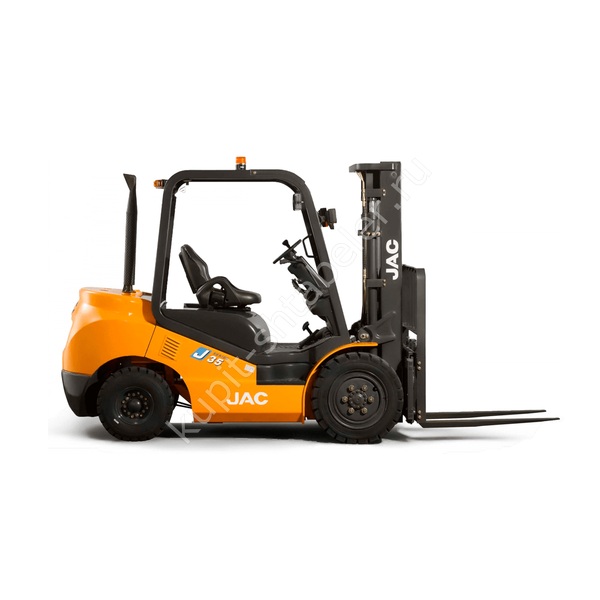

JAC CPQD35: исполнение и назначение
Газ-бензиновый погрузчик рассчитан на складские и производственные операции. Модель зафиксирована с точной конфигурацией мачты. Характеристики соседних вариантов серии к ней не подмешиваются. Основные данные: грузоподъёмность 3500 кг; высота подъёма 3000 мм; длина вил 1070 мм.
Груз и мачта
Грузоподъёмность проверяют вместе с центром тяжести и диаграммой мачты. Длинный или смещённый груз меняет допустимую нагрузку.
Габариты машины
длина без вил 2740; ширина 1230; высота сложенной мачты 2075; масса 4300. Проверку проводят с установленными вилами и учётом защитного ограждения.
Манёвренность и маршрут
радиус поворота 2500; рабочий коридор 2700. Рабочий коридор оценивают с фактической палетой и запасом для безопасного манёвра, а не по ширине корпуса.
Двигатель и рабочий режим
двигатель Газ-бензин; скорость с грузом 19. Силовую установку выбирают с учётом помещения, вентиляции и длительности смены. Расходники и регламент уточняют для фактического двигателя.
Покрытие и ходовая часть
Тип шин и допустимый клиренс выбирают под фактическое покрытие. Для улицы учитывают стыки, уклоны и осадки; для помещений проверяют следообразование шин, вентиляцию и ограничения по выбросам.
Комплектация и навесное оборудование
В коммерческой спецификации фиксируют мачту, вилы, шины, кабину или защитное ограждение и навесное оборудование. Любое смещение центра груза из-за навесного устройства требует повторной проверки остаточной грузоподъёмности.
Проверка при получении
При приёмке сверяют модель и шильдик, осматривают мачту, вилы, шины и гидролинии. Затем проверяют тормоза, рулевое управление и работу подъёма без резкого перехода к максимальной нагрузке.
Данные для подбора
Для подбора передают размеры и массу груза, рабочую высоту, план маршрута, данные о покрытии и график смен. Схема центра тяжести обязательна для длинномерной или нестандартной тары.
Контроль исполнения JAC CPQD35
В заявке сохраняют полное обозначение модели: сокращение может привести к подбору другой мачты или грузоподъёмности. План склада проверяют с учётом поддона, свеса груза и зоны, необходимой для выравнивания перед стеллажом. Поставленную машину сопоставляют со спецификацией по мачте, колёсам, вилам и навесному оборудованию.
Проверенные параметры JAC CPQD35
- Грузоподъемность, кг: 3500
- Высота подъема, мм: 3000
- Тип двигателя: Газ-бензин
- Минимальный радиус разворота, мм: 2500
- Размер вил, мм: 1070х125х45
- Тип шин: Пневматика
- Масса, кг: 4300
- Минимальный диаметр разворота, мм: 4285
- Мин. ширина рабочего коридора, мм: 2700
- Скорость хода (с грузом), км/ч: 19
