Характеристики
Грузоподъёмность указана номинальная. Допустимую нагрузку на нужной высоте менеджер уточнит по паспорту модели.
- Тип привода
- Электрический
- Управление
- В положении стоя
- Грузоподъёмность
- 1600 кг
- Центр нагрузки
- 600 мм
- Расстояние от ведущей оси до спинки вил
- 700 мм
- Колёсная база
- 1331 мм
- Нагрузка на переднюю / заднюю ось с грузом
- 1033/1797 кг
- Нагрузка на переднюю / заднюю ось без груза
- 861/369 кг
- Материал колёс
- ПУ
- Размер передних колёс
- Ø250×80
- Размер задних колёс
- Ø83×80
- Опорные ролики
- Ø140×55
- Количество колес спереди/сзади (x = ведущие)
- 1x +1/4
- Колея передних колёс
- 516 мм
- Колея задних колёс
- 385 мм
- Высота со сложенной мачтой
- 2030 мм
- Свободный подъём вил
- 1490 мм
- Подъём
- 4500 мм
- Высота с поднятой мачтой
- 5020 мм
- Высота рукояти управления в положении движения мин./макс., мм
- 1170/1400 мм
- Высота вил, опущенных, мм
- 90 мм
- Общая ширина
- 800 мм
- Размеры вил
- 60/185/1150 мм
- Ширина вил по наружным краям
- 570 мм
- Дорожный просвет в центре базы
- 25 мм
- Скорость движения с грузом
- 9 км/ч
- Скорость движения без груза
- 11 км/ч
- Скорость подъема мачты с грузом/без груза, м/с
- 0.18/0.4 м/с
- Скорость опускания с грузом
- 450 мм/с
- Скорость опускания без груза
- 400 мм/с
- Макс. преодолеваемый подъем с грузом/без груза, %
- 8/16 %
- Рабочий тормоз
- Рекуперативный
- Тяговый двигатель, мощность S2 60 min, кВт
- 2.2 кВт
- Подъемный электродвигатель, мощность при 15 % продолжительности включения, кВт
- 4.2 кВт
- Напряжение батареи, В/Ач
- 48/125 В/А·ч
- Высота подъёма
- 4500 мм
- Длина вил
- 1150 мм
О модели
GLAVMAN CDD16-XT1S-SI: исполнение на 4,5 м с номинальной нагрузкой 1,6 т, платформой оператора и поручнями. В рассматриваемой комплектации указана батарея LiFePO4 48 В, 125 А·ч.
Габариты выбранной мачты
Высота сложенной мачты: 2030 мм, для проверки ворот и низких участков маршрута. Высота поднятой мачты: 5020 мм, для проверки верхнего габарита в помещении. Габаритная ширина: 800 мм, для сопоставления с проёмом и рабочей зоной.
CDD16 рассчитан на номинал 1,6 т. У CDD20 той же рабочей высоты другая номинальная нагрузка и габариты мачты; переносить её показатели на эту карточку нельзя. Для тяжёлого поддона у верхней полки нужна диаграмма остаточной грузоподъёмности CDD16.
Место для оператора и паллета
Проходы и повороты проверяют с платформой в фактическом рабочем положении. Вилы длиной 1150 мм должны быть совместимы с нижней частью поддона и опорами машины. Для расчёта передайте полный индекс, высоту 4,5 м, массу и размеры груза, план проходов и условия зарядки.

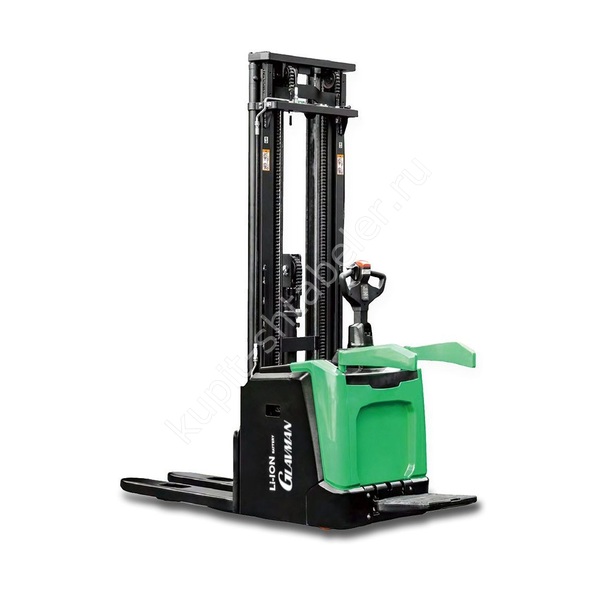

Фото серии
