Характеристики
- Тип двигателя
- Дизельный
- Положение оператора
- Сидя
- Грузоподъёмность
- 1500 кг
- Центр нагрузки
- 500 мм
- Колёсная база
- 1475 мм
- Масса техники
- 2550 кг
- Тип колёс
- Пневматические
- Размер передних колёс
- 6.50-10-10
- Размер задних колёс
- 5.00-8-10
- Схема колёс (передние / задние, x — ведущие)
- 2/2
- Колея передних колёс
- 890 мм
- Колея задних колёс
- 900 мм
- Габаритная высота со сложенной мачтой, мм
- 2090 мм
- Свободный подъём вил
- 1100 мм
- Высота подъёма
- 4500 мм
- Высота разложенной мачты (со спинкой), мм
- 5455 мм
- Высота защитного ограждения (кабины), мм
- 2110 мм
- Общая ширина
- 1080 мм
- Клиренс под мачтой (с грузом), мм
- 115 мм
- Дорожный просвет в центре базы
- 145 мм
- Радиус поворота
- 2400 мм
- Скорость движения (с грузом / без груза)
- -/14.5 км/ч
- Скорость подъёма (с грузом / без груза)
- 0.510/- м/с
- Тяговое усилие, макс (с грузом/без груза) S2, 5 мин, Н
- 19500/- Н
- Преодолеваемый уклон (с грузом / без груза)
- 20/- %
- Производитель двигателя
- ISUZU
- Модель двигателя
- GK-C240
- Мощность двигателя согласно DIN ISO 1585, кВт
- 35.4 кВт
- Номинальная скорость, об/мин
- 2500
- Номинальный крутящий момент, N·м/об/мин
- 139.9/1800
- Количество цилиндров/смещение, -/см3
- 4/2369
- Производитель трансмиссий
- Китай
- Тип трансмиссии
- пауэршифт
- Положение вперед/назад
- 1/1
- Рабочее давление для крепления, бар
- 145
О модели
GLAVMAN CPCD15-XRW10F, исполнение с подъёмом 4,5 м и номинальной нагрузкой 1,5 т. В состав входит боковое смещение каретки для точного позиционирования поддона.
Версия с двигателем ISUZU
В этой комплектации указан двигатель ISUZU. Индекс XRW10F сохраняют при сравнении с AG2: одинаковые нагрузка и высота не подтверждают одинаковую силовую установку.
Мачта и габариты
Высота сложенной мачты: 2090 мм, для проверки ворот и низких участков маршрута. Высота поднятой мачты: 5455 мм, для проверки верхнего габарита в помещении. Габаритная ширина: 1080 мм, для сопоставления с проёмом и рабочей зоной.
В этом исполнении заявлен свободный подъём FFL. Для работы под перекрытием проверяют его величину отдельно от максимальной высоты. Сайдшифтер и другую навеску учитывают при расчёте допустимой нагрузки.
Для расчёта передайте размеры и массу груза, высоту хранения и условия площадки. Допустимую нагрузку на верхнем ярусе проверяют по диаграмме выбранной комплектации.

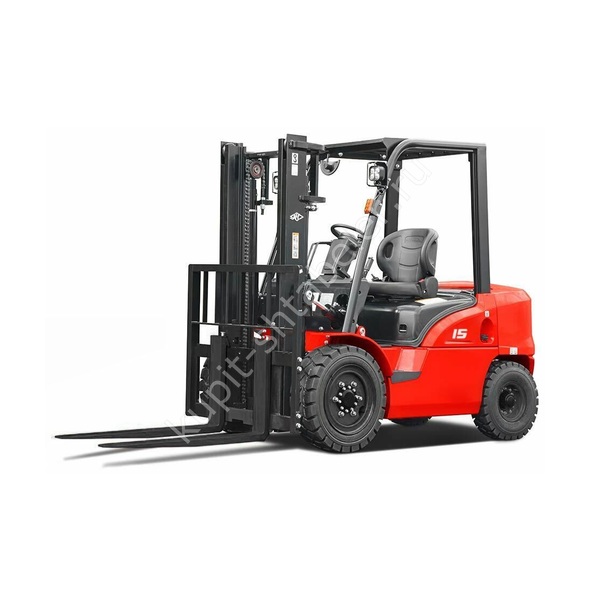

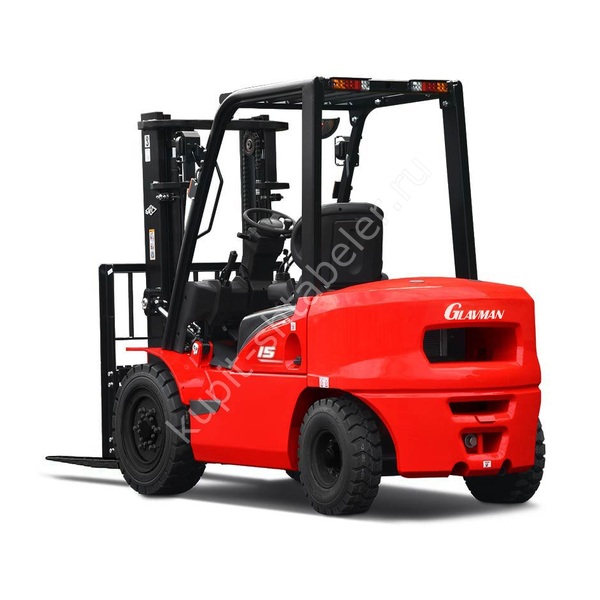

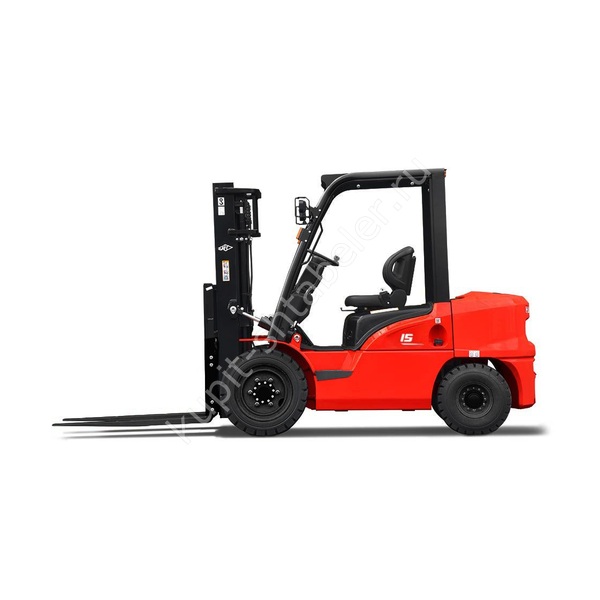

Фото серии
