Характеристики
- Тип привода
- Дизель
- Грузоподъёмность
- 3000 кг
- Центр нагрузки
- 500 мм
- Расстояние от ведущей оси до спинки вил
- 480 мм
- Колёсная база
- 1760 мм
- Собственная масса (включая массу батареи), кг
- 4470 кг
- Размер передних колёс
- 28×9-15-14PR
- Размер задних колёс
- 6.50-10-10PR
- Колея передних колёс
- 1005 мм
- Колея задних колёс
- 973,5 мм
- Наклон мачты (вперёд / назад)
- 6/12
- Высота со сложенной мачтой
- 2090 мм
- Свободный подъём вил
- 1100 мм
- Подъём
- 4500 мм
- Высота с поднятой мачтой
- 5585 мм
- Высота по защитному навесу, мм
- 2150 мм
- Длина, вкл. Спинки вил, мм
- 2780 мм
- Общая ширина
- 1225 мм
- Размеры вил
- 1220×122×40 мм
- Ширина вил по наружным краям
- 244-1100 мм
- Дорожный просвет под мачтой
- 130 мм
- Дорожный просвет в центре базы
- 175 мм
- Радиус поворота
- 2400 мм
- Скорость движения с грузом
- 19 км/ч
- Скорость движения без груза
- 20 км/ч
- Скорость подъема мачты с грузом/без груза, м/с
- 0.460/0.480 м/с
- Скорость опускания с грузом
- 500 мм/с
- Скорость опускания без груза
- 500 мм/с
- Тяговое усилие (с грузом/ без груза)
- 20300/12000 Н
- Рабочий уклон с грузом
- 20 %
- Рабочий уклон без груза
- 20 %
- Производитель трансмиссии
- Китай
- Тип трансмиссии
- Powershift
- Ступень трансмиссии (FWD/RVS)
- 1/1
- Объём топливного бака, л
- 70
- Высота подъёма
- 4500 мм
- Длина вил
- 1220 мм
О модели

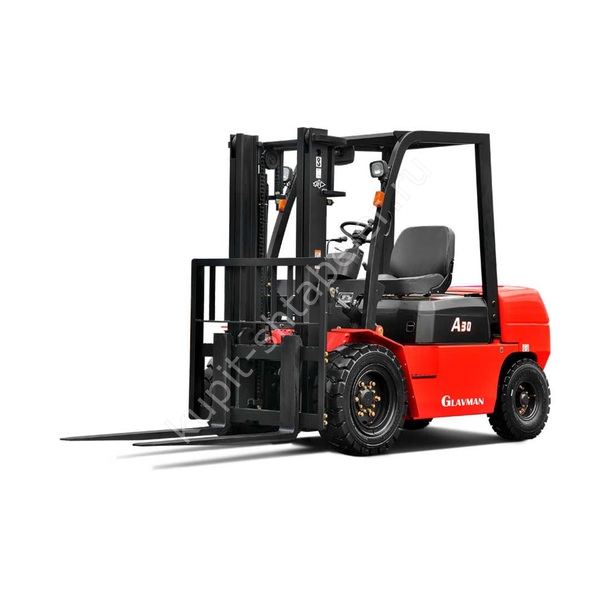

GLAVMAN CPCD30-AG2, исполнение с подъёмом 4,5 м и номинальной нагрузкой 3 т. В состав входит боковое смещение каретки для точного позиционирования поддона.
Выбор исполнения AG2
У AG2 на 3 т сохранение полного индекса и мачты особенно важно при сравнении с XRW той же нагрузки. Двигатель нельзя определять только по общему названию CPCD30.
Мачта и габариты
Высота сложенной мачты: 2090 мм, для проверки ворот и низких участков маршрута. Высота поднятой мачты: 5585 мм, для проверки верхнего габарита в помещении. Габаритная ширина: 1225 мм, для сопоставления с проёмом и рабочей зоной.
В этом исполнении заявлен свободный подъём FFL. Для работы под перекрытием проверяют его величину отдельно от максимальной высоты. Сайдшифтер и другую навеску учитывают при расчёте допустимой нагрузки.
Для расчёта передайте размеры и массу груза, высоту хранения и условия площадки. Допустимую нагрузку на верхнем ярусе проверяют по диаграмме выбранной комплектации.
Фото серии
