- Тип двигателя
- Дизельный
- Положение оператора
- Сидя
- Грузоподъёмность
- 3000 кг
- Центр нагрузки
- 500 мм
- Расстояние от ведущей оси до спинки вил
- 475 мм
- Колёсная база
- 1700 мм
- Масса техники
- 4480 кг
- Тип колёс
- Пневматические
- Размер передних колёс
- 28x9-15-14PR
- Размер задних колёс
- 6.50-10-10PR
- Схема колёс (передние / задние, x — ведущие)
- 2/2
- Колея передних колёс
- 1005 мм
- Колея задних колёс
- 975 мм
- Наклон мачты (вперёд / назад)
- 6/12
- Габаритная высота со сложенной мачтой, мм
- 2170 мм
- Свободный подъем (без спинки), мм
- 1413 мм
- Высота подъёма
- 4500 мм
- Габаритная высота с разложенной мачтой (со спинкой), мм
- 5645 мм
- Высота защитного ограждения (кабины), мм
- 2150 мм
- Длина до спинки вил
- 2700 мм
- Общая ширина
- 1225 мм
- Размеры вил
- 45x122x1220 мм
- Расстояние между вилами
- 290-1100 мм
- Клиренс под мачтой (с грузом), мм
- 130 мм
- Дорожный просвет в центре базы
- 170 мм
- Скорость движения с грузом
- 18 км/ч
- Скорость движения без груза
- 19 км/ч
- Скорость подъёма с грузом
- 460 мм/с
- Скорость подъёма без груза
- 500 мм/с
- Скорость опускания с грузом
- 450 мм/с
- Скорость опускания без груза
- 500 мм/с
- Тяговое усилие, макс (с грузом/без груза) S2, 5 мин, Н
- 20800/14500 Н
- Рабочий уклон с грузом
- 25 %
- Рабочий уклон без груза
- 25 %
- Производитель двигателя
- ISUZU
- Модель двигателя
- C240KJ-30
- Мощность двигателя согласно DIN ISO 1585, кВт
- 35.4 кВт
- Номинальная скорость, об/мин
- 2500
- Номинальный крутящий момент, N·м/об/мин
- 160/1800-2000
- Количество цилиндров/смещение, -/см3
- 4/2369
- Производитель трансмиссий
- Китай
- Тип трансмиссии
- пауэршифт
- Положение вперед/назад
- 1/1
- Рабочее давление для крепления, бар
- 175
- Длина вил
- 1220 мм
О модели
GLAVMAN CPCD30-XRW10F, исполнение с подъёмом 4,5 м и номинальной нагрузкой 3 т. В состав входит боковое смещение каретки для точного позиционирования поддона.
Версия с двигателем ISUZU
В этой комплектации указан двигатель ISUZU. Индекс XRW10F сохраняют при сравнении с AG2: одинаковые нагрузка и высота не подтверждают одинаковую силовую установку.
Мачта и габариты
Высота сложенной мачты: 2170 мм, для проверки ворот и низких участков маршрута. Высота поднятой мачты: 5645 мм, для проверки верхнего габарита в помещении. Габаритная ширина: 1225 мм, для сопоставления с проёмом и рабочей зоной.
В этом исполнении заявлен свободный подъём FFL. Для работы под перекрытием проверяют его величину отдельно от максимальной высоты. Сайдшифтер и другую навеску учитывают при расчёте допустимой нагрузки.
Для расчёта передайте размеры и массу груза, высоту хранения и условия площадки. Допустимую нагрузку на верхнем ярусе проверяют по диаграмме выбранной комплектации.

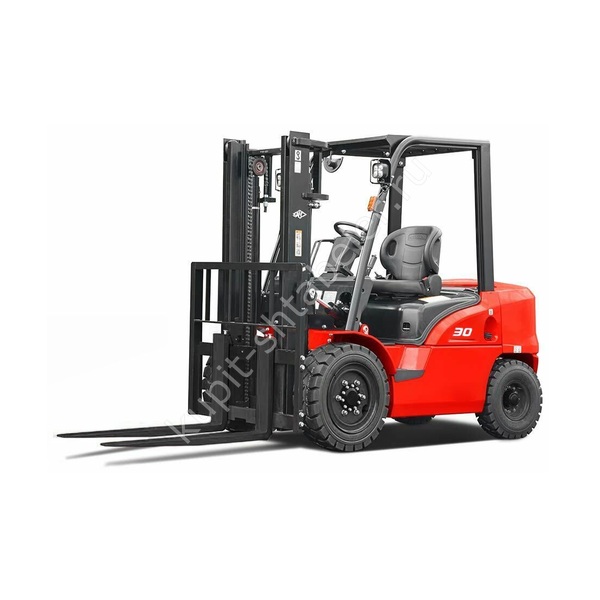

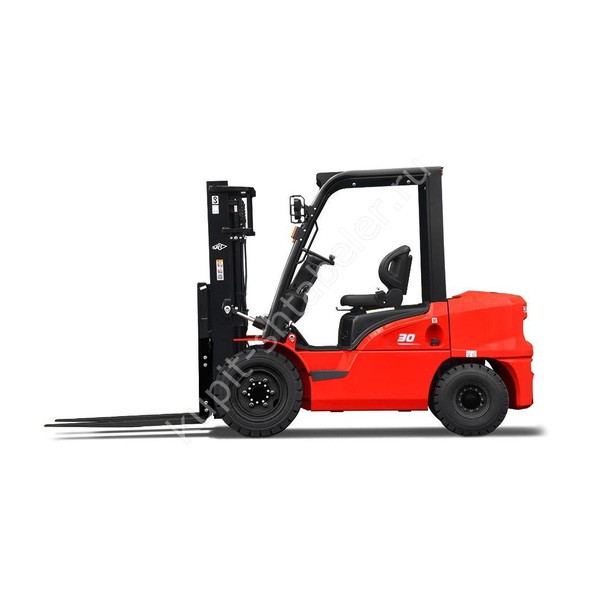

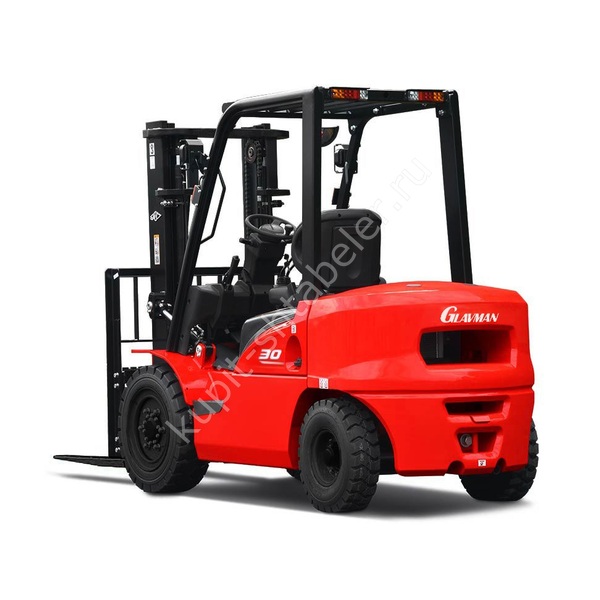

Фото серии
