Характеристики
- Тип привода
- Дизель
- Грузоподъёмность
- 3800 кг
- Центр нагрузки
- 500 мм
- Расстояние от ведущей оси до спинки вил
- 485 мм
- Колёсная база
- 1760 мм
- Собственная масса (включая массу батареи), кг
- 4755 кг
- Нагрузка на переднюю / заднюю ось с грузом
- 7630/925 кг
- Нагрузка на переднюю / заднюю ось без груза
- 1705/3050 кг
- Размер передних колёс
- 28×9-15-14PR
- Размер задних колёс
- 6.50-10-10PR
- Колея передних колёс
- 1005 мм
- Колея задних колёс
- 973,5 мм
- Наклон мачты (вперёд / назад)
- 6/12
- Высота со сложенной мачтой
- 2164 мм
- Свободный подъём вил
- 150 мм
- Подъём
- 3000 мм
- Высота с поднятой мачтой
- 4140 мм
- Высота по защитному навесу, мм
- 2150 мм
- Длина, вкл. Спинки вил, мм
- 2815 мм
- Общая ширина
- 1225 мм
- Размеры вил
- 1220×122×50 мм
- Ширина вил по наружным краям
- 244-1100 мм
- Дорожный просвет под мачтой
- 130 мм
- Дорожный просвет в центре базы
- 175 мм
- Радиус поворота
- 2420 мм
- Скорость движения с грузом
- 19 км/ч
- Скорость движения без груза
- 20 км/ч
- Скорость подъема мачты с грузом/без груза, м/с
- 0.360/0.380 м/с
- Скорость опускания с грузом
- 500 мм/с
- Скорость опускания без груза
- 500 мм/с
- Тяговое усилие (с грузом/ без груза)
- 20300/13500 Н
- Рабочий уклон с грузом
- 15 %
- Рабочий уклон без груза
- 15 %
- Производитель трансмиссии
- Китай
- Тип трансмиссии
- Powershift
- Ступень трансмиссии (FWD/RVS)
- 1/1
- Объём топливного бака, л
- 70
- Высота подъёма
- 3000 мм
- Длина вил
- 1220 мм
О модели

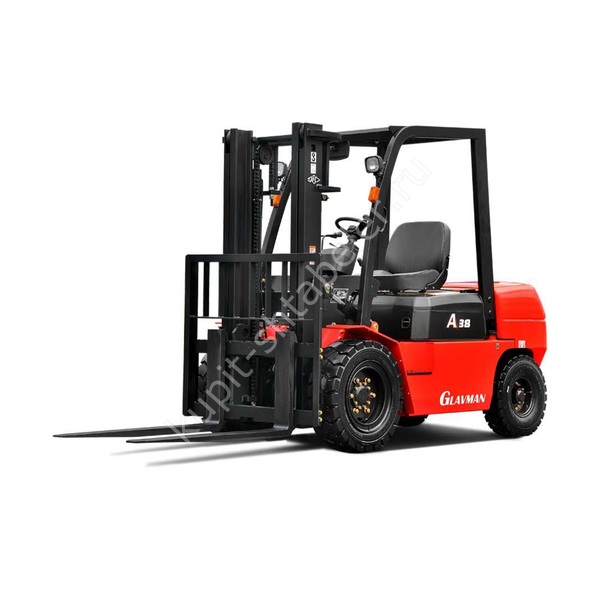

GLAVMAN CPCD38-AG2, исполнение с подъёмом 3 м и номинальной нагрузкой 3,8 т. В состав входит боковое смещение каретки для точного позиционирования поддона.
Выбор исполнения AG2
Обозначение CPCD38 соответствует номиналу 3,8 т. Его не следует округлять до класса 3,5 или 4 т при согласовании машины, каретки и рабочего груза.
Мачта и габариты
Высота сложенной мачты: 2164 мм, для проверки ворот и низких участков маршрута. Высота поднятой мачты: 4140 мм, для проверки верхнего габарита в помещении. Габаритная ширина: 1225 мм, для сопоставления с проёмом и рабочей зоной.
Это версия на 3 м. Если нужна более высокая мачта или работа внутри транспорта, параметры другого исполнения нужно запросить отдельно. Наличие свободного подъёма не выводят из одного номинала машины.
Для расчёта передайте размеры и массу груза, высоту хранения и условия площадки. Допустимую нагрузку на верхнем ярусе проверяют по диаграмме выбранной комплектации.
