- Двигатель
- Дизель
- Положение оператора
- Сидя
- Грузоподъемность номинальная, кг
- 5000 кг
- Центр нагрузки
- 500 мм
- Колёсная база
- 2100 мм
- Сервисная масса, кг
- 6500 кг
- Нагрузка на оси, с грузом перед / зад, кг
- 10350/1150 кг
- Нагрузка на оси, без груза перед / зад, кг
- 2825/3675 кг
- Тип колёс
- Пневматика
- Размер колес, перед
- 300-15-18RP
- Размер колес, зад
- 7.00-12-12PR
- Колесная формула
- 2×/2
- Колея, перед, мм
- 1190 мм
- Колея, зад, мм
- 1130 мм
- Наклон мачты (вперёд / назад)
- 6/12
- Высота со сложенной мачтой
- 2245 мм
- Свободный подъём вил
- 160 мм
- Высота подъёма
- 3000 мм
- Высота, мачта разложена, мм
- 4365 мм
- Высота защитного ограждения (кабины), мм
- 2250 мм
- Высота сиденья оператора, мм
- 1302 мм
- Высота сцепки
- 520 мм
- Общая ширина
- 1490 мм
- Клиренс, с грузом, под мачтой, мм
- 170 мм
- Клиренс, по центру колесной базы, мм
- 230 мм
- Радиус поворота
- 2820 мм
- Скорость движения с грузом
- 24 км/ч
- Скорость движения без груза
- 25 км/ч
- Скорость подъёма с грузом
- 380 мм/с
- Скорость подъёма без груза
- 440 мм/с
- Скорость опускания с грузом
- 460 мм/с
- Скорость опускания без груза
- 500 мм/с
- Сила тяги, с грузом/без груза, Н
- 39100/20000 Н
- Рабочий уклон с грузом
- 20 %
- Рабочий уклон без груза
- 23 %
- Рабочий тормоз
- Гидравлический
- Стояночный тормоз
- Механический
- Модель двигателя
- Xinchai4D35ZG31-003
- Мощность двигателя
- 60 кВт
- Обороты, об/мин
- 2200
- Напряжение бортовой сети, В
- 24 В
- АКБ напряжение /емкость, В/Ач
- 2-12/60 В/А·ч
- Номинальный крутящий момент, N·m/r/min
- 300/1600～1800
- Тип трансмиссии
- Powershift
- Количество передач вперед / назад
- 2/1
- Давление рабочего оборудования, Mpa
- 18
- Гидравлический бак, емкость, л
- 80
- Топливный бак, емкость, л
- 90
- Грузоподъёмность
- 5000 кг
О модели
GLAVMAN CPCD50-AXG53, исполнение с подъёмом 3 м и номинальной нагрузкой 5 т. В состав входит боковое смещение каретки для точного позиционирования поддона.
Комплектация AXG53
AXG53 выделен в отдельное исполнение. Помимо мачты нужно согласовать фактическую длину вил: данные готовой машины важнее сокращённого обозначения в каталоге. Номинальная нагрузка не определяет допустимую массу при другом выносе груза.
Мачта и габариты
Высота сложенной мачты: 2245 мм, для проверки ворот и низких участков маршрута. Высота поднятой мачты: 4365 мм, для проверки верхнего габарита в помещении. Габаритная ширина: 1490 мм, для сопоставления с проёмом и рабочей зоной.
Это версия на 3 м. Если нужна более высокая мачта или работа внутри транспорта, параметры другого исполнения нужно запросить отдельно. Наличие свободного подъёма не выводят из одного номинала машины.
Для расчёта передайте размеры и массу груза, высоту хранения и условия площадки. Допустимую нагрузку на верхнем ярусе проверяют по диаграмме выбранной комплектации.

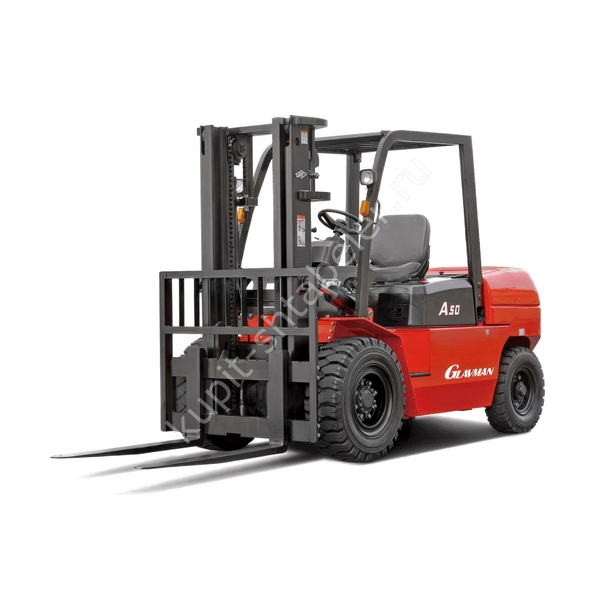

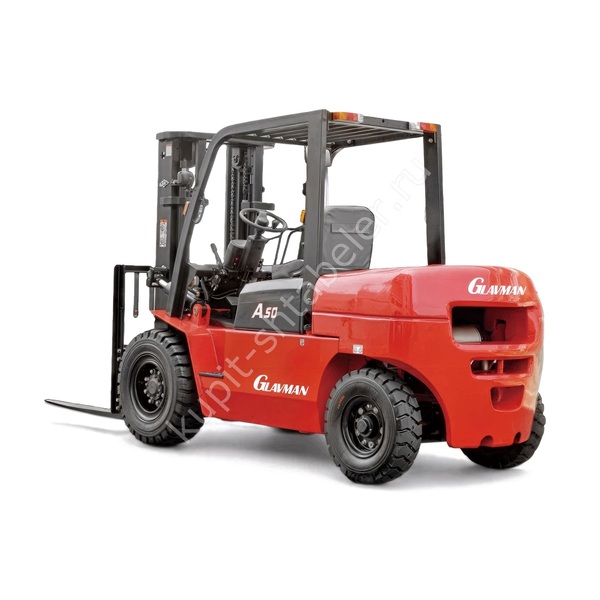

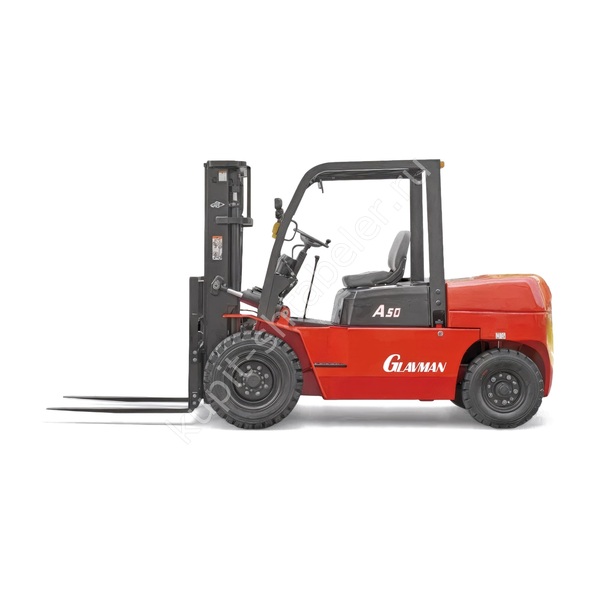

Фото серии
