Характеристики
- Тип двигателя
- Электрический
- Положение оператора
- Сидя
- Грузоподъёмность
- 2000 кг
- Центр нагрузки
- 500 мм
- Расстояние от ведущей оси до спинки вил
- 462,5 мм
- Колёсная база
- 1650 мм
- Масса техники
- 3470 кг
- Нагрузка на переднюю / заднюю ось с грузом
- 4720/750 кг
- Нагрузка на переднюю / заднюю ось без груза
- 1560/1910 кг
- Материал колёс
- пневмо/пневмо
- Размер передних колёс
- 7.00-12-12PR
- Размер задних колёс
- 6.00-9-10PR
- Количество колес, передние/задние (х-ведущие)
- 2x/2
- Колея передних колёс
- 965 мм
- Колея задних колёс
- 975 мм
- Наклон мачты (вперёд / назад)
- 6\6
- Габаритная высота со сложенной мачтой, мм
- 2195 мм
- Свободный подъем (без спинки), мм
- 1250 мм
- Высота подъёма
- 4800 мм
- Высота разложенной мачты (со спинкой), мм
- 5755 мм
- Длина до спинки вил
- 2500 мм
- Общая ширина
- 1176 мм
- Размеры вил
- 1150 мм
- Расстояние между вилами
- 1038 мм
- Клиренс под мачтой (с грузом), мм
- 125 мм
- Дорожный просвет в центре базы
- 140 мм
- Ширина прохода с паллетом 800*1200, вдоль, мм
- 4062.5 мм
- Радиус поворота
- 2200 мм
- Скорость движения с грузом
- 16 км/ч
- Скорость движения без груза
- 17 км/ч
- Скорость подъёма с грузом
- 400 мм/с
- Скорость подъёма без груза
- 500 мм/с
- Скорость опускания с грузом
- 450 мм/с
- Скорость опускания без груза
- 500 мм/с
- Тяговое усилие, макс (с грузом/без груза), Н
- 11000 Н
- Рабочий уклон с грузом
- 20 %
- Рабочий уклон без груза
- 25 %
- Тормоз/стояночный тормоз
- гидравлический/механический
- Тяговый двигатель
- 16АС кВт
- Исполнение двигателя подъёма
- 24АС кВт
- Масса аккумулятора
- 180 кг
- Рабочее давление для насадок, MPa
- 18,5
- Длина вил
- 1150 мм
О модели
GLAVMAN CPD20-XEY2HA-SI с подъёмом 4,8 м имеет номинальную грузоподъёмность 2 т и литий-ионную АКБ. Боковое смещение каретки входит в указанное исполнение.
Геометрия CPD20
Двухтонная CPD20 не является только более грузоподъёмным названием CPD18: габаритная ширина этой линейки также отличается. Перед заменой машины в заказе нужно заново проверить проезд, вилы и выбранную мачту.
Проверка проёма и верхнего габарита
Высота сложенной мачты: 2195 мм, для проверки ворот и низких участков маршрута. Высота поднятой мачты: 5755 мм, для проверки верхнего габарита в помещении. Габаритная ширина: 1176 мм, для сопоставления с проёмом и рабочей зоной.
Для выбранной версии заявлен FFL. Свободный подъём не заменяет проверку высоты поднятой мачты и диаграммы допустимой нагрузки. При изменении высоты и навесного оборудования расчёт выполняют заново.
Батарея и поставка
Сохраняйте суффикс XEY2HA-SI, параметры АКБ и согласованное зарядное устройство. Для расчёта работы нужны маршрут и нагрузка; тип Li-ion сам по себе не подтверждает число смен. Вместе с заявкой передайте размеры груза и требуемую высоту.

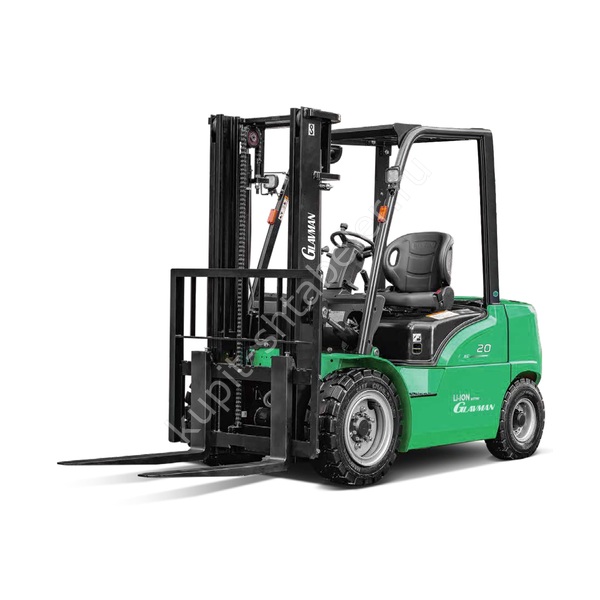

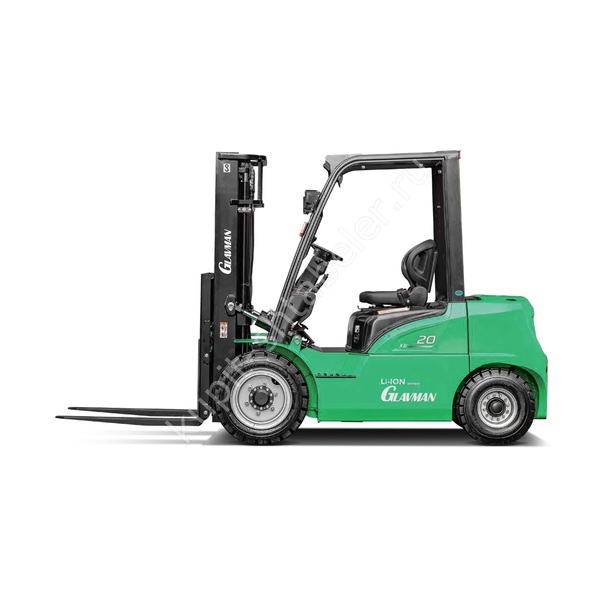

Фото серии
