Характеристики
Грузоподъёмность указана номинальная. Допустимую нагрузку на нужной высоте менеджер уточнит по паспорту модели.
- Положение оператора
- Пеший
- Тип привода
- электрический
- Грузоподъёмность
- 1500 кг
- Центр нагрузки
- 600 мм
- Колёсная база
- 1202 мм
- Снаряженная масса (включая АКБ), кг
- 477 кг
- Материал колёс
- PU/PU
- Размер передних колёс
- Ø210×75 мм
- Размер задних колёс
- Ø80×70 мм
- Дополнительные колеса (размеры), мм
- Ø125×60 мм
- Схема колёс (передние / задние, x — ведущие)
- 1x-1/4
- Колея передних колёс
- 525 мм
- Колея задних колёс
- 400 мм
- Минимальная габаритная высота
- 1790 мм
- Высота подъёма
- 2500 мм
- Максимальная габаритная высота
- 2957 мм
- Минимальный подхват вил, мм
- 86 мм
- Высота ручки (мин./макс.), мм
- 751/1300 мм
- Общая длина
- 1756 мм
- Длина до спинки вил
- 606 мм
- Общая ширина
- 850 мм
- Ширина вил
- 560 мм
- Дорожный просвет в центре базы
- 20 мм
- Ширина прохода с паллетом 1000×1200, поперек, мм
- 2244 мм
- Ширина прохода с паллетом 800*1200, вдоль, мм
- 2185 мм
- Радиус поворота
- 1400 мм
- Скорость движения с грузом
- 4 км/ч
- Скорость движения без груза
- 4,5 км/ч
- Скорость подъёма с грузом
- 120 мм/с
- Скорость подъёма без груза
- 200 мм/с
- Скорость опускания с грузом
- 110 мм/с
- Скорость опускания без груза
- 130 мм/с
- Максимальный уклон (с грузом / без груза)
- 5\8 %
- Тормозная система
- электромагнитная
- Двигатель движения S2 60 мин, кВт
- 0,75 кВт
- Двигатель подъема S3 15 %, кВт
- 2,2 кВт
- Исполнение аккумулятора
- 2x12/100 В/А·ч
- Масса аккумулятора
- 52 кг
- Уровень шума
- <70 дБ(A)
- Тип мачты
- дуплекс
- Длина вил
- 1150 мм
О модели
GLAVMAN GXE15 с рабочим подъёмом 2,5 м и номинальной нагрузкой 1,5 т имеет электрические движение и подъём. Текущая версия GXE15 использует свинцово-кислотную АКБ 24 В, 100 А·ч; литиевые GXE12L относятся к другой серии.
Проверка мачты выбранной высоты
Высота сложенной мачты: 1790 мм, для проверки ворот и низких участков маршрута. Высота поднятой мачты: 2957 мм, для проверки верхнего габарита в помещении. Габаритная ширина: 850 мм, для сопоставления с проёмом и рабочей зоной.
Мачта на 2,5 м рассматривается отдельно от вариантов на 3 и 3,5 м. Если верхний ярус выше рабочего подъёма, похожая форма машины не компенсирует недостаточную высоту. В этом исполнении заявлено пешеходное управление.
Поддон и нагрузка
Вилы длиной 1150 мм нужно сопоставить с нижней конструкцией паллеты и опорными консолями. У машины предусмотрен электромагнитный тормоз. Допустимую массу на верхнем ярусе проверяют по диаграмме с учётом центра тяжести; номинал 1,5 т не заменяет эту проверку.

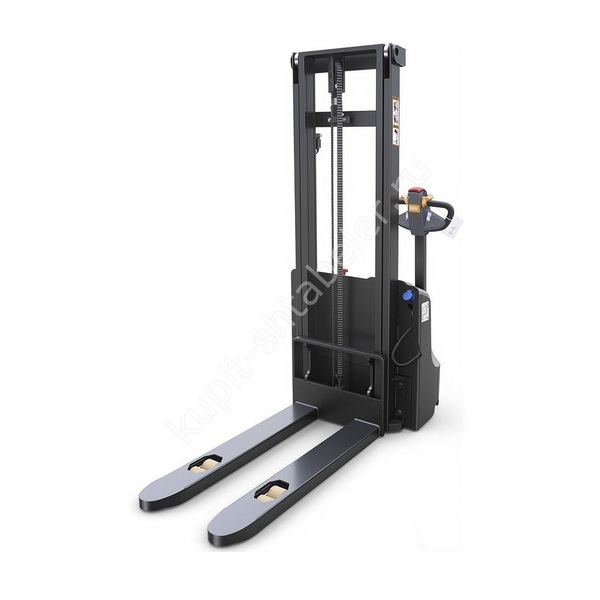

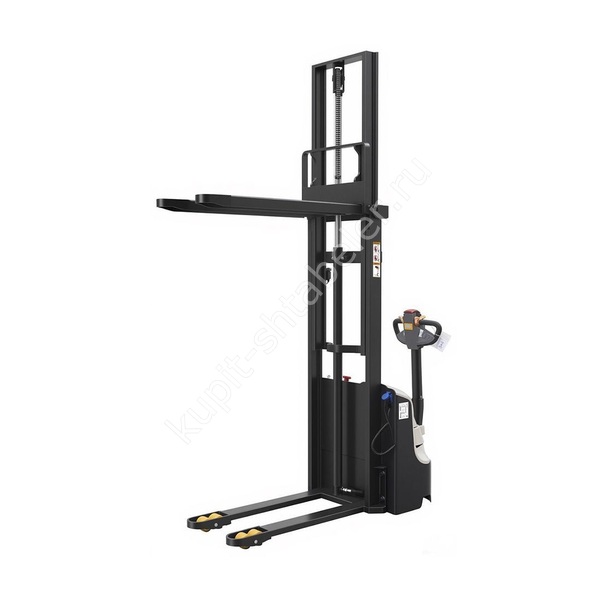

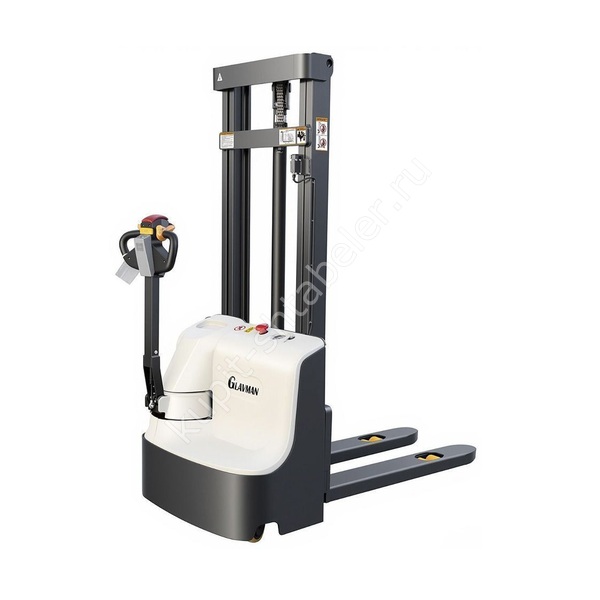

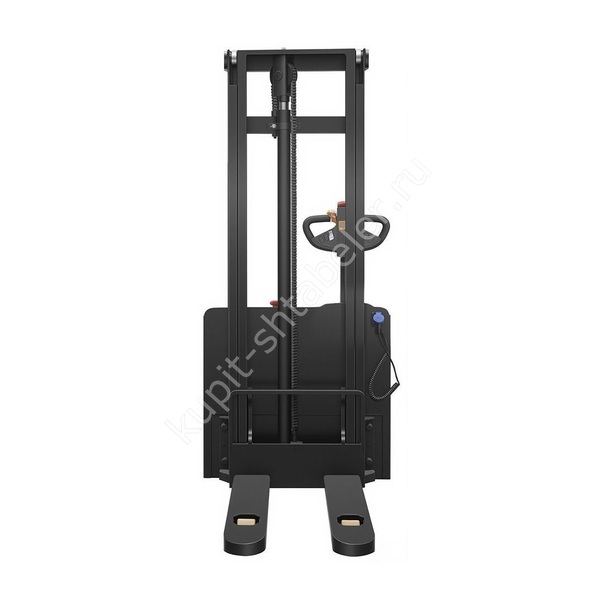

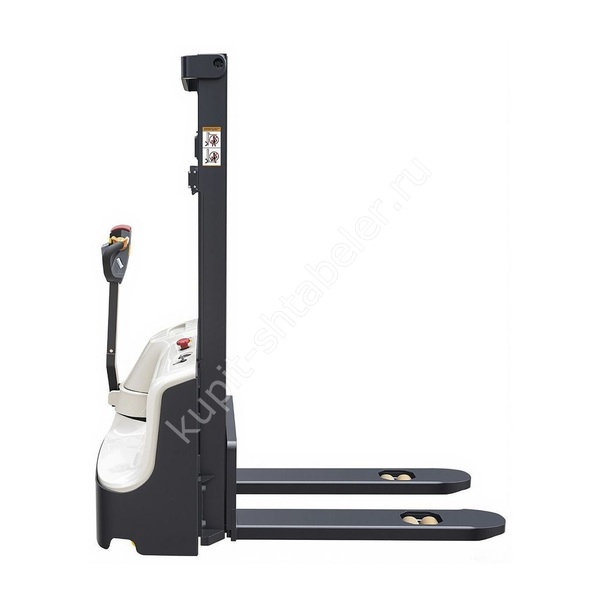

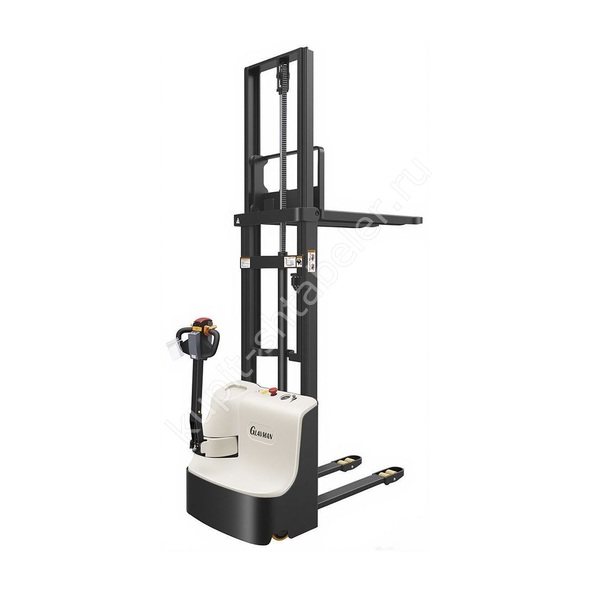

Фото серии
