JHLIFT AC100-H: точная модификация

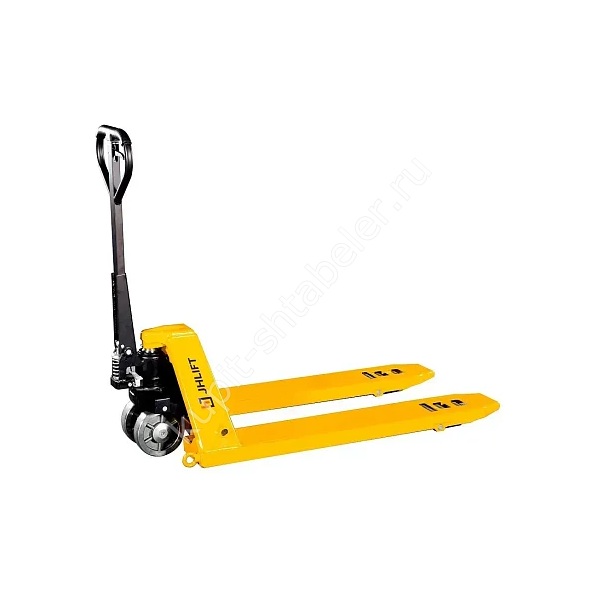

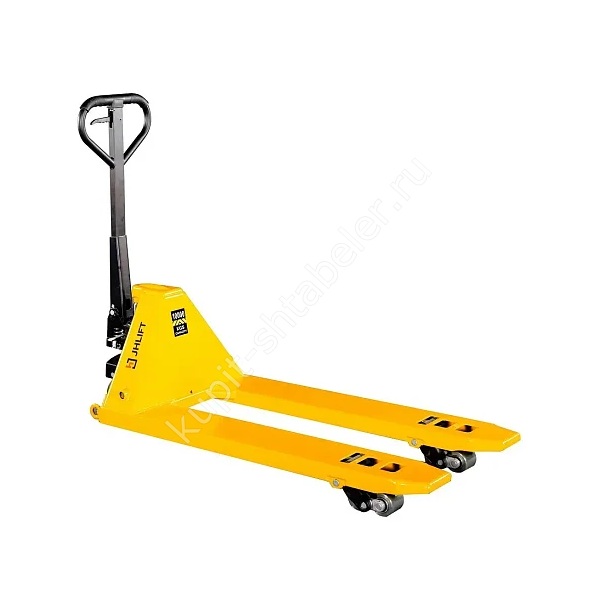

Гидравлическая тележка JHLIFT AC100-H с кодом PS042925 используется для горизонтального перемещения тяжёлых палет до 10000 кг на вилах 1150 мм. Номинальные данные относятся к ровному твёрдому полу и исправной таре. Подъём выполняется в пределах 90-200 мм. Для этой модификации определяющими являются вилы 1150 мм, наружная ширина 550 мм и сочетание материалов колёс металл. Версию сверяют с поддоном, покрытием пола и фактической массой груза.
Размеры вил и совместимость с тарой
Рабочий орган имеет вилы 1150 мм при наружной ширине 550 мм. Ширина одной вилы указана как 176 мм. Эти цифры переносят в лист подбора и сравнивают с основанием каждого типа тары, а не только со стандартной палетой.
Габариты и проверка маршрута
Ширина тележки равна 550 мм. Общая длина техники указана как 1550 мм. Общая высота указана как 1234 мм. На плане склада дополнительно учитывают выступ груза, рабочее положение оператора и запас у стеллажных стоек. Отсутствующий размер нельзя заменять значением соседней версии.
Колёса и покрытие пола
Материал рулевого колеса указан как металл, вилочных роликов как металл. Размеры по диаметру равны 200 и 80 мм. Ролики тандемные. На неровном полу номинальная грузоподъёмность не отменяет ударные нагрузки на колёса и раму.
Диапазон подъёма и порядок работы
Гидравлический узел перемещает вилы в диапазоне 90-200 мм. Перед работой проверяют отсутствие утечки, равномерный подъём и штатное опускание. Если груз не отрывается без предельного хода, сначала проверяют массу и основание палеты, а не увеличивают усилие рывком.
Основные данные исполнения
- грузоподъёмность: 10000 кг;
- вилы: 1150 x 550 мм;
- диапазон подъёма: 90-200 мм;
- рулевые колёса: металл, 200 мм;
- вилочные ролики: металл, 80 мм;
- масса: 210-220 кг.
Подготовка рабочей площадки
До ввода в эксплуатацию участок проходят пешком и отмечают стыки плит, решётки, пороги и места с уклоном. Для тележки шириной 550 мм оставляют свободный проход с запасом для рук оператора и выступа груза. Освещение должно позволять видеть ролики и края палеты. Скользкие зоны очищают и высушивают до начала смены. Маршрут не должен пересекать место, где люди внезапно выходят из-за стеллажа.
Что сообщить при подборе
Выбор начинают не с цены, а с груза и маршрута. Нужны масса, размеры основания, высота входа под палету, ширина прохода и состояние пола. Затем подтверждают JHLIFT AC100-H, вилы 1150 мм и колёсную группу металл. Неполные данные оставляют на уточнение.
Проверка при получении
Приёмка начинается с обозначения PS042925 и модели JHLIFT AC100-H. Рулеткой проверяют вилы 1150 мм и наружную ширину 550 мм. Колёса должны соответствовать варианту металл. Повреждения упаковки, течь или перекос фиксируют до начала эксплуатации.
Масса и обслуживание
По исходной карточке масса составляет 210-220 кг. Погрузочные ремни выбирают с запасом и крепят только за разрешённые точки, не за рукоять. В сервисном журнале отмечают дату осмотра, утечки, повреждения вил и замену колёс, чтобы состояние техники можно было проследить.
Ограничения безопасной работы
Тележку используют только для горизонтального перемещения совместимого груза. Поднимать человека, буксировать технику и применять вилы как рычаг нельзя. Если рукоять, колёса или гидравлика работают необычно, операцию прекращают. Неисправность нельзя компенсировать дополнительным усилием или помощником на грузе.
Как записать комплектацию в заказе
Для исключения пересорта менеджер переносит в документы модель JHLIFT AC100-H, артикул PS042925, вилы 1150 мм и колёсную группу металл. Грузоподъёмность 10000 кг сверяют с заявкой покупателя. Числовая цена берётся из текущего предложения, а не из описания.
