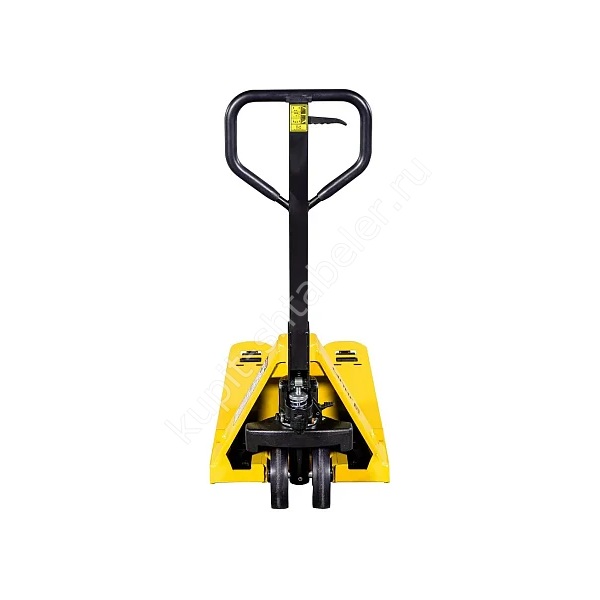

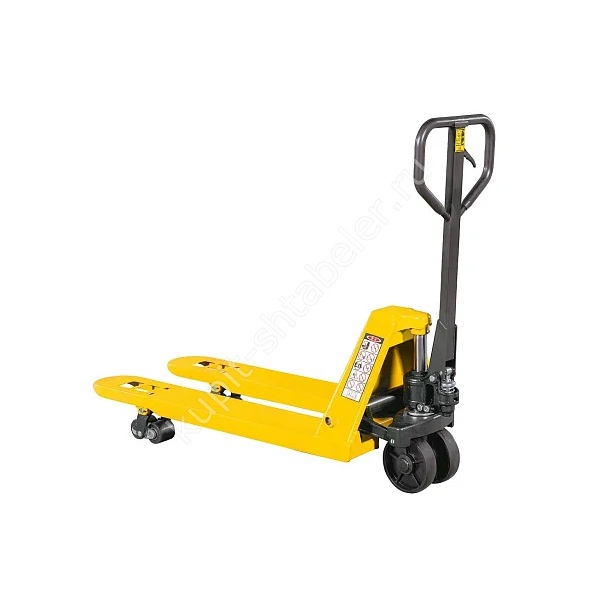

Фото серии
О модели
JHLIFT AC50-H: точная модификация
В этой карточке описана точная версия JHLIFT AC50-H, поставляемая под артикулом PS042913. Она рассчитана на горизонтального перемещения тяжёлых палет до 5000 кг на вилах 1500 мм, имеет диапазон подъёма 85-195 мм и колёса нейлон. Для этой модификации определяющими являются вилы 1500 мм, наружная ширина 550 мм и сочетание материалов колёс нейлон. Версию сверяют с поддоном, покрытием пола и фактической массой груза.
Размеры вил и совместимость с тарой
В этой модификации установлены вилы длиной 1500 мм. Их наружная ширина равна 550 мм, ширина профиля 176 мм. Поддон с поперечными брусками или закрытым основанием проверяют отдельно, чтобы ролики не упирались в доску.
Габариты и проверка маршрута
Перед заказом на схеме отмечают ширину 550 мм. Общая длина техники указана как 1900 мм. Общая высота указана как 1400 мм. Проверка выполняется с типовым грузом, так как упаковка может выступать за вилы и менять траекторию. Проход по пустой тележке не гарантирует проходимость в работе.
Колёса и покрытие пола
Колёсная группа этой версии не универсальна: рулевое колесо нейлон диаметром 200 мм, ролики нейлон диаметром 80 мм. Исполнение роликов тандемные. На полу с мусором или острыми кромками ресурс зависит от ежедневной уборки.
Диапазон подъёма и порядок работы
Высота подхвата равна 85 мм, максимальная точка подъёма 195 мм. После отрыва палеты выбирают минимальную безопасную высоту движения. Чем выше груз, тем сильнее неровность пола влияет на устойчивость и тем хуже оператор видит препятствия возле роликов.
Основные данные исполнения
- грузоподъёмность: 5000 кг;
- вилы: 1500 x 550 мм;
- диапазон подъёма: 85-195 мм;
- рулевые колёса: нейлон, 200 мм;
- вилочные ролики: нейлон, 80 мм;
- масса: 121-134 кг.
Подготовка рабочей площадки
Рабочую площадку готовят до доставки техники. Измеряют самые узкие ворота, повороты и подход к зоне разгрузки, затем наносят безопасную траекторию. Вилы длиной 1500 мм требуют учитывать задний ход рукояти и передний свес груза. На полу не оставляют обвязочную ленту, плёнку и мелкий крепёж. Если есть уклон, порядок движения утверждают отдельно с ответственным за безопасность.
Что сообщить при подборе
До выставления счёта сверяют предельную массу 5000 кг, вилы 1500 мм, входную высоту 85 мм и колёсное исполнение нейлон. Полезно приложить схему маршрута с шириной поворотов. Неизвестную массу определяют взвешиванием, а не визуальной оценкой.
Проверка при получении
До подписания приёмки сравнивают счёт, шильдик и карточку товара. Для PS042913 контролируют длину вил, колёсную группу и диапазон подъёма 85-195 мм. Тележку прокатывают без груза, слушают посторонний шум и убеждаются, что клапан опускания управляется без заедания.
Масса и обслуживание
Масса тележки находится в диапазоне 121-134 кг по данным поставщика. Для доставки и перемещения между этажами используют верхнее значение. Ежедневный осмотр включает вилы, колёса, крепёж рукояти и следы масла. Обнаруженную неисправность записывают в журнал, технику выводят из работы.
Ограничения безопасной работы
Грузоподъёмность действует при устойчивой таре и правильном положении центра тяжести. Нельзя перевозить людей, вставать на вилы или удерживать смещённый груз руками. На уклоне и у края рампы ручная тележка требует отдельной оценки риска. Оператор должен видеть путь и иметь место для безопасной остановки.
Как записать комплектацию в заказе
В счёте и заявке фиксируют JHLIFT AC50-H, артикул PS042913, грузоподъёмность 5000 кг, вилы 1500 мм и колёса нейлон. Текущая цена подставляется из поля товара, поэтому технический текст не хранит устаревшую сумму. На витрине карточка показывается как товар в наличии.
