JHLIFT AC50-H: точная модификация

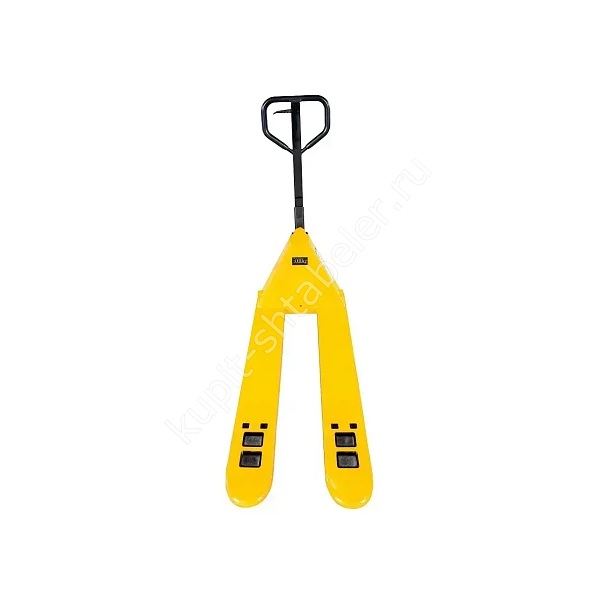

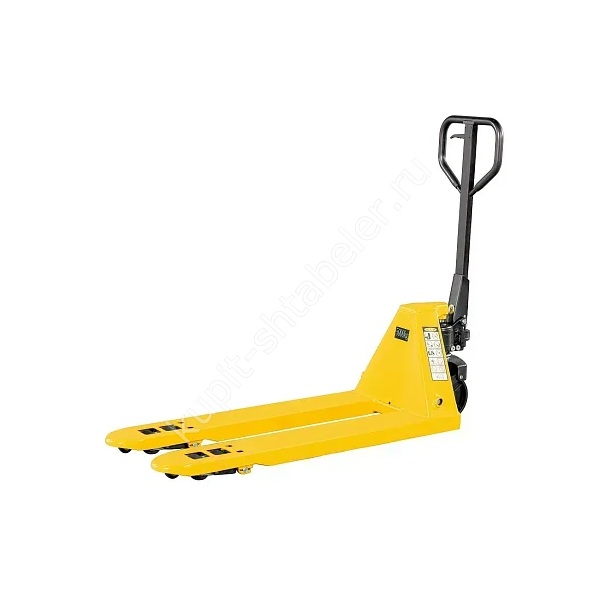

JHLIFT AC50-H с артикулом PS042914 представляет собой гидравлическую тележку. Рабочая задача исполнения: перемещение тяжёлых грузов массой до 5000 кг на вилах 1500 мм. Нижняя точка вил равна 85 мм, верхняя 195 мм. Номинал 5000 кг требует проверки пола, уклонов и усилия оператора. Большегрузное исполнение не означает, что любой маршрут допускает такую массу.
Размеры вил и совместимость с тарой
Длина вил составляет 1500 мм, ширина каждой вилы 176 мм, наружный размер 550 мм. До покупки измеряют входные окна поддона и расстояние между опорными досками. Вилы должны входить свободно и поддерживать груз по длине без опасного свеса.
Габариты и проверка маршрута
Ширина тележки равна 550 мм. Общая длина техники указана как 1900 мм. Общая высота указана как 1234 мм. На плане склада дополнительно учитывают выступ груза, рабочее положение оператора и запас у стеллажных стоек. Отсутствующий размер нельзя заменять значением соседней версии.
Колёса и покрытие пола

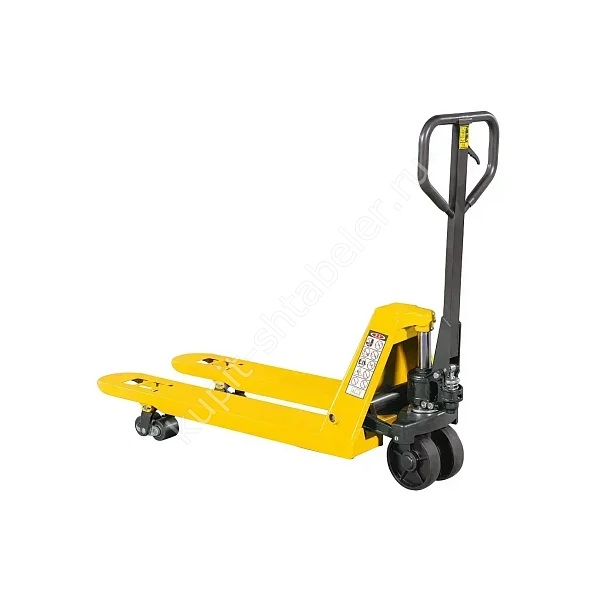

Для движения используются рулевые колёса полиуретан 200 мм и ролики полиуретан 80 мм. В исходной таблице ролики обозначены как тандемные. Трассу очищают от крепежа, щепы и упаковочной ленты, которые могут заблокировать вращение.
Диапазон подъёма и порядок работы
Груз подхватывается с высоты 85 мм и поднимается до 195 мм. Это транспортный подъём для отрыва палеты от пола, а не штабелирование. Рукоять качают плавно, без рывков. Перед движением вилы опускают настолько, чтобы сохранить дорожный просвет и устойчивость.
Основные данные исполнения
- грузоподъёмность: 5000 кг;
- вилы: 1500 x 550 мм;
- диапазон подъёма: 85-195 мм;
- рулевые колёса: полиуретан, 200 мм;
- вилочные ролики: полиуретан, 80 мм;
- масса: 121-134 кг.
Подготовка рабочей площадки
Место работы должно позволять подойти к палете прямо, без бокового давления на вилы. Перед запуском убирают препятствия, проверяют освещение и отделяют движение техники от пешеходов. Для груза на вилах 1500 мм заранее выбирают точки разворота. Если тележка проходит только при поднятом грузе или сложенной рукояти, такой маршрут не считают безопасным и пересматривают планировку.
Что сообщить при подборе
Менеджеру передают чертёж или фотографии нижней части палеты, её длину, ширину и фактический вес. В заявке отмечают вилы 1500 мм, наружную ширину 550 мм и материал колёс полиуретан. Для работы у рампы дополнительно описывают уклон и перепады покрытия.
Проверка при получении
Комплектность проверяют по точному обозначению JHLIFT AC50-H и артикулу PS042914. Измеряют рабочие размеры, осматривают колёса полиуретан, вилы и рукоять. Пробный цикл выполняют сначала без груза. Нагрузочное испытание проводят только по правилам предприятия и с известной массой.
Масса и обслуживание
Масса тележки находится в диапазоне 121-134 кг по данным поставщика. Для доставки и перемещения между этажами используют верхнее значение. Ежедневный осмотр включает вилы, колёса, крепёж рукояти и следы масла. Обнаруженную неисправность записывают в журнал, технику выводят из работы.
Ограничения безопасной работы
Тележку используют только для горизонтального перемещения совместимого груза. Поднимать человека, буксировать технику и применять вилы как рычаг нельзя. Если рукоять, колёса или гидравлика работают необычно, операцию прекращают. Неисправность нельзя компенсировать дополнительным усилием или помощником на грузе.
Как записать комплектацию в заказе
В запросе фиксируют JHLIFT AC50-H, артикул PS042914, грузоподъёмность 5000 кг, вилы 1500 мм и колёса полиуретан. Для этой точной комплектации числовая стоимость в открытом источнике не подтверждена, поэтому на странице показывается «По запросу». Статус наличия выводится по правилу магазина.
